Miksi 1600kVA 20kV/0.4kV öljy-upotettu jakelumuuntaja edistyneellä jäähdytyssuunnittelulla on ihanteellinen valinta?

1600kVA 20kV/0.4kV Öljy-Upotettu jakelumuuntajaon suunniteltu luotettavaan keskijännitteen{0}}jakeluun teollisuuslaitoksissa, infrastruktuuriprojekteissa ja kaupallisissa sovelluksissa. Mukana anONAN (Oil Natural Air Natural) jäähdytysjärjestelmä, kuparikäämit ja optimoitu lämmönpoistorakenneTämä muuntaja hallitsee tehokkaasti lämpötilan nousua, parantaa toimintavarmuutta ja pidentää käyttöikää jatkuvassa kuormituksessa.



Kanssa animelliskapasiteetti 1600kVA, ensiöjännite 20kV ja toisiojännite 400V, se tarjoaa vakaan jännitteen muuntamisen ja tehokkaan virranjakelun vaativiin sähköjärjestelmiin. Edistyksellinen lämmönhallintarakenne auttaa vähentämään eristeen ikääntymisen riskejä ja varmistaa muuntajan pitkän-suorituskyvyn.

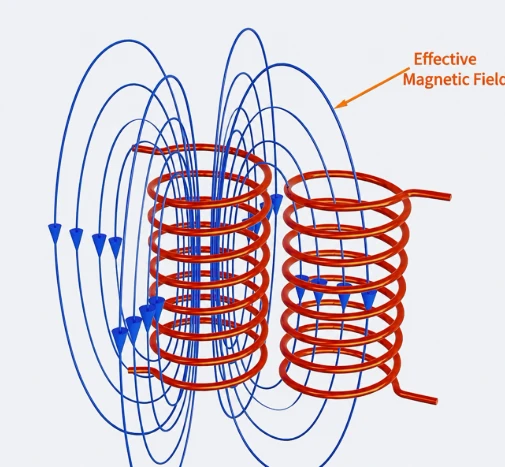

Muuntaja muuntaa sähköenergiaa sähkömagneettisen induktion kautta, mutta energian muuntamiseen liittyy aina tehohäviöitä. Nämä tappiot syntyvät pääasiassa:

1. Ydinhäviöt (rautahäviöt)

Perustappiotovat tehohäviöt, jotka syntyvät muuntajan sydämessä, kun muuntaja on jännitteellinen. Toisin kuin kuormitukseen{1}} liittyvät häviöt, sydänhäviöitä esiintyy jatkuvasti niin kauan kuin muuntaja on kytkettynä virtalähteeseen, vaikka kuormaa ei olisikaan.





1.1 Ydinhäviöiden päätyypit



• Hystereesihäviö:

Kun muuntajan sydämeen syötetään vaihtojännite, sydämen sisällä olevat magneettiset domeenit muuttavat jatkuvasti suuntaansa vasteena vaihtomagneettikenttään. Toistuvien magnetointi- ja demagnetointijaksojen aikana osa sähköenergiasta kuluu ja muuttuu lämmöksi, mikä johtaa energiahäviöihin ydinmateriaalin sisällä. Tämä ilmiö tunnetaan hystereesihäviönä. Käyttämällä korkealaatuisia-piiteräslevyjä, joilla on parannetut magneettiset ominaisuudet, hystereesihäviöt voidaan minimoida tehokkaasti, mikä vähentää ydinhäviöitä ja parantaa muuntajan tehokkuutta.



• Pyörrevirran menetys:

Kun muuntajan ytimeen kohdistetaan vaihtomagneettikenttä, se indusoi ydinmateriaalissa kiertäviä virtoja, joita kutsutaan pyörrevirroiksi. Nämä virrat kuluttavat lisää sähköenergiaa ja tuottavat ylimääräistä lämpöä, mikä lisää muuntajan lämpötilan nousua ja alentaa käyttötehoa. Pyörrevirtahäviöiden minimoimiseksi nykyaikaiset muuntajat on suunniteltu korkealaatuisista-piiteräslevyistä, laminoiduista ydinrakenteista ja eristetyistä teräskerroksista. Nämä edistyneet ydinrakenteet vähentävät tehokkaasti tarpeettomia energiahäviöitä, parantavat lämpötehokkuutta ja lisäävät muuntajan yleistä tehokkuutta ja luotettavuutta.





Sydänhäviöiden vaikutus muuntajan lämpötilaan



Vaikka sydänhäviöt ovat yleensä pienempiä kuin kuormitushäviöt, niitä esiintyy jatkuvasti muuntajan toiminnan ajan.

Sydänhäviöiden aiheuttama riittämätön lämmönpoisto voi johtaa:

• Lisääntynyt sisälämpötila
• Korkeampi öljyn lämpötila
• Korkeampi muuntajan yleinen lämpötilan nousu

Siksi suuret-kapasiteetin muuntajat, kuten 1600 kVA:n yksiköt, vaativat optimoidun ydinrakenteen ja tehokkaat jäähdytysjärjestelmät.



2. Kuparihäviöt (käämihäviöt)



Kuparihäviöt ovat tehohäviöitä, jotka syntyvät muuntajan käämeissä, kun sähkövirta kulkee johtimen vastuksen läpi. Vastuksen johdosta menetetty sähköenergia muunnetaan lämmöksi.



Perussuhde on:

Sähköenergia → Lämpöenergia





Kuparihäviö lasketaan seuraavasti:

Pcu=I²R

Jossa:

Pcu=Kuparihäviö

I=Lataa virta

R=Käämitysvastus

Tämä tarkoittaa, että kuparihäviöt kasvavat nopeasti kuormitusvirran kasvaessa.



Kuparihävikkiin vaikuttavat tekijät



1.1 Latausvirta

Kuormitusvirta on tärkein kuparihäviöihin vaikuttava tekijä.

Esimerkkejä:

• Pieni kuormitus → Alempi käämin lämpötila
• Täysi kuormitus → Korkeampi käämityslämpötila
• 1 600 kVA:n muuntajalla jatkuva korkean{1}}kuorman käyttö edellyttää erinomaista jäähdytystehoa käämin lämpötilan säätelemiseksi.



1.2 Käämimateriaali



Käämimateriaali vaikuttaa suoraan sähkövastukseen ja lämmöntuotantoon.

Yleisiä materiaaleja ovat:



Materiaali	Ominaisuudet
Kupari	Matala vastus, erinomainen johtavuus ja lämpösuorituskyky
Alumiini	Kevyt ja edullisemmat kustannukset



1600kVA muuntaja käyttää kuparikäämit, jotka tarjoavat:

• Pienemmät vastushäviöt
• Vähentynyt lämmöntuotanto
• Parempi lämmönjohtavuus
• Parempi käyttövakaus

1.3 Käyttölämpötila



Muuntajan käämien vastus kasvaa lämpötilan noustessa.

Korkeampi lämpötila:

↓

Korkeampi vastus

↓

Suuremmat kuparihäviöt

↓

Lisää lämmöntuotantoa



Siksi tehokas jäähdytys auttaa ylläpitämään alhaisempaa käämityslämpötilaa ja vähentämään lisähäviöitä.



Sydänhäviöiden ja käämihäviöiden vähentäminen tarjoaa seuraavat edut:



Ydinhäviön ja käämihäviön vähentämisen edut	Kuvaus
Alempi lämpötilan nousu	Alentaa muuntajan käyttölämpötilaa ja parantaa lämpötehoa
Korkeampi tehokkuus	Minimoi energiahäviöt ja parantaa muuntajan yleistä hyötysuhdetta
Pidempi eristyksen käyttöikä	Vähentää eristemateriaalien lämpörasitusta ja pidentää käyttöikää
Pienemmät ylläpitokustannukset	Vähentää ylläpitovaatimuksia ja käyttökustannuksia
Parempi luotettavuus	Parantaa pitkän{0}}toiminnan vakautta ja luotettavuutta







GNEE TRANSFORMER PARAMETRI



Nimelliskapasiteetti (kVA)	Jännitteen yhdistelmä			Vektoriryhmä	Ei{0}}kuormitushäviö (kW)	Kuormitushäviö (kW)	Ei{0}}kuormitusvirta (%)	Oikosulku{0}}impedanssi (%)
	Korkea jännite (kV)	Korkean jännitteen väliottoalue (%)	Pieni jännite (LV)
30	20	±2 × 2,5 tai ±5	0.4	Dyn11 tai Yan11 tai Yyn0	0.08	0.66/0.63	1.7	5.5
50					0.1	0.96/0.91	1.6
63					0.12	1.14/1.09	1.5
80					0.14	1.37/1.30	1.4
100					0.16	1.64/1.57	1.2
125					0.19	1.98/1.88	1.2
160					0.23	2.41/2.30	1.1
200					0.27	2.85/2.72	1
250					0.32	3.34/3.18	0.96
315					0.38	4.00/3.81	0.88
400					0.46	4.72/4.39	0.8
500					0.54	5.64/5.48	0.8
630					0.65	6.48	0.72
800					0.78	7.84	0.64
1000					0.92	10.7	0.56	6
1250					1.1	12.5	0.56
1600					1.33	15.1	0.48
2000					1.56	19.1	0.48
2500					1.87	22.2	0.4



GNEE:ssä, tehomuuntajien valmistusperinnön erikoistuneessa tehtaassa, integroimmePienjännitteisten käämien johtimen transponointitekniikkavakiona kaikissa suurikapasiteettisissa laitteissa. Tämä edistynyt käämitekniikka on tehokkain yksittäinen tekninen toimenpide 1 600 kVA:n öljyupotetun muuntajan pyörrevirtahäviön vähentämiseksi, mikä parantaa suoraan tehokkuutta, alentaa kuumapisteen lämpötiloja ja pidentää käyttöikää.



Pyydä ilmainen konsultaatio



1600 kVA öljytäytteisten muuntajien jäähdytysjärjestelmän rakenteen ymmärtäminen



The1600 kVA:n öljytäytteisten muuntajien jäähdytysjärjestelmän rakenneon keskeistä toiminnan luotettavuuden ja pitkäikäisyyden varmistamiseksi



1600 kVA:n öljytäytteisessä muuntajassa mineraalieristeöljyllä on kaksi tehtävää - se tarjoaa dielektrisen eristyksen käämien ja ydinkomponenttien välille samalla kun se toimii ensisijaisena lämmönsiirtoaineena.



Kuparikäämien ja piiteräsytimen sähkömagneettisen muuntamisen aikana tuottama lämpö absorboituu ympäröivään öljyyn, joka sitten kiertää jäähdytysjärjestelmän rakenteen läpi lämpöenergian haihduttamiseksi ympäröivään ympäristöön.



Ilman tehokkaasti suunniteltua jäähdytysjärjestelmän rakennetta käämien kuumapisteen lämpötilat ylittäisivät nopeasti turvalliset rajat, kiihdyttäen eristeen ikääntymistä ja mahdollisesti aiheuttaen katastrofaalisen vian.





Pakko{0}}jäähdytyskokoonpanoissa jäähdytysjärjestelmän rakenteessa on myös öljykiertovesipumput, jotka parantavat lämmönpoistokapasiteettia enemmän kuin luonnollinen konvektio yksinään voi saavuttaa.



Sydämen jäähdytysmenetelmät: ONAN 1600 kVA öljytäytteisen muuntajan lämmönhallintaan



Tehokas lämmönhallinta 1600 kVA öljy{1}}upotettavassa muuntajassa riippuu ensisijaisesti ONAN-jäähdytysjärjestelmästä. Tämän jäähdytysmenetelmän perusteellinen ymmärtäminen on ratkaisevan tärkeää valittaessa sopivin muuntaja asennusolosuhteiden ja kuormitusvaatimusten mukaan.





ONAN edustaa passiivisen jäähdytysjärjestelmän perusrakennetta, jossa öljy kiertää luonnollisesti lämpökonvektion kautta ilman mekaanista apua.



Kun käämit ja sydän lämmittävät ympäröivää öljyä, sen tiheys pienenee, jolloin se nousee säiliön yläosaan ja menee jäähdyttimen paneeleihin. Siellä öljy siirtää lämpöä jäähdyttimen seinien kautta ympäröivään ilmaan, jäähtyy, tihenee ja laskeutuu takaisin säiliön pohjalle - luoden jatkuvan luonnollisen kiertosilmukan.



ONAN jäähdytysjärjestelmän rakenteet ovat yksinkertaisia, erittäin luotettavia ja vaativat vain vähän huoltoa, joten ne sopivat 2000 kVA öljytäytteisille muuntajille, jotka toimivat vakaassa, kohtalaisessa kuormituksessa.



Lämmönpoistomekanismit ja jäähdyttimen suunnittelu jäähdytysjärjestelmän rakenteessa



2000 kVA:n öljytäytteisten muuntajien jäähdytysjärjestelmärakenteessa oleva patterirakenne määrää suoraan kuinka tehokkaasti lämpö siirtyy eristeöljystä ulkoiseen ympäristöön. Patterit valmistetaan tyypillisesti irrotettavina paneeli-{2}}tyyppisinä tai putkimaisina kokoonpanoina, jotka on liitetty pääsäiliöön ylä- ja alaotsakkojen kautta laippaliitoksilla. Tämä modulaarinen jäähdytysjärjestelmän rakenne mahdollistaa joustavan konfiguroinnin - lisää patteripaneeleja voidaan lisätä jäähdytyskapasiteetin lisäämiseksi muuntajiin, jotka on tarkoitettu kuumaan ilmastoon tai korkeaan{5}}käyttöön-käyttöön.



Jäähdytysjärjestelmän rakenteessa lämmönpoistoprosessi noudattaa vakiintuneita termodynaamisia periaatteita. Ylhäältä jäähdyttimeen tuleva kuuma öljy virtaa alaspäin useiden rinnakkaisten kanavien kautta, joista jokainen maksimoi pinta-alan kosketuksen viileämmän ympäröivän ilman kanssa. Öljyn ja ympäröivän ilman välinen lämpötilaero siirtää lämmön jäähdyttimen seinämän läpi. Computational Fluid Dynamics (CFD) -analyysi on osoittanut, että optimoidut patterimallit -, mukaan lukien parametrit, kuten paneelin korkeus, evien etäisyys ja ripojen lukumäärä -, voivat parantaa jäähdytystehokkuutta yli 27 % ja samalla vähentää valmistuskustannuksia jäähdytyskapasiteetin kilowattia kohden. 2000 kVA:n öljytäytteisissä muuntajissa hyvin -suunnitellut lämpöpatterit ovat ratkaisevan tärkeitä, jotta voidaan estää liiallinen ylä-öljyn lämpötilan nousu ja suojata käämien eristyksen eheyttä.





Tekninen asiantuntemus, joka suojaa joka wattia

GNEE:ssä ymmärrämme, että a1600kVA 20kV/0.4kV Öljy-Upotettu jakelumuuntajaon pitkän aikavälin-sijoitus-, jonka odotetaan toimivan usein 25–30 vuodeksi vähäisin väliintuloin. Siksi jokainen tehtaalta lähtevä muuntaja käy läpi tiukat rutiinitestit (käämivastus, jännitesuhde, impedanssi, dielektrisyys) ja valinnaiset tyyppitestit tarpeidesi mukaan. Kuparikäämitekniikkamme, rakeiset-piiteräksiset ytimet ja tarkat tyhjiööljyn-täyttöprosessimme varmistavat, että häviöt pysyvät mahdollisimman pieninä, joten jokaisesta maksamastasi kilowatti{8}}tunnista enemmän pääsee toimiston pistorasiaan. Upotamme jokaiseen yksikköön vuosikymmenten suunnittelua kosteuden sisäänpääsyä estävästä paisuntasäiliön rakenteesta vahvaan hitsattuihin säiliörakenteeseen, joka kestää korroosiota ja vuotoja.





Global Logistics and Factory{0}}suora tuki

GNEE:n valinta1600kVA 20kV/0.4kV Öljy-Upotettu jakelumuuntajatarkoittaa enemmän kuin vain laadukkaan laitteiston hankkimista-se tarkoittaa kumppanin hankkimista, joka tukee projektiasi teknisten piirustusten hyväksynnästä merirahtitoimitukseen ja myynnin jälkeiseen-käyttöönotto-opastukseen. Toimitamme säännöllisesti öljytäytteisiä-muuntajia jopa 10 MVA:n markkinoille Aasian, Afrikan, Lähi-idän ja Etelä-Amerikan markkinoille. Vientitiimimme hoitaa turvallisia merikelpoisia pakkauksia, mukautettuja asiakirjoja ja osittaista purkamista{6}}ilmaista toimituslogistiikkaa. Tarvitset muuntajakumppanin, joka arvostaa täsmällisyyttä ja vaatimustenmukaisuutta yhtä paljon kuin sinäkin, jotta sama kilowattitunti{8}}matkustisi luotettavasti maasi verkossa. 600+ tyytyväiset maailmanlaajuiset asiakkaamme todistavat tästä sitoutumisesta.



Pyydä tarjous





1. Miten luonnollinen jäähdytys toimii 1600 kVA 20/0,4KV öljy{4}}upotettuissa jakelumuuntajissa?

Luonnollinen jäähdytys perustuu öljyn ja ilman luonnolliseen liikkeeseen, joka johtuu lämpötilaeroista.



2.Kuinka jäähdytys vaikuttaa muuntajan tehoon ja suorituskykyyn?

Jäähdytys vaikuttaa suoraan maksimikuormaan, jonka muuntaja voi turvallisesti kantaa.

Parempi jäähdytys mahdollistaa:

• Korkeammat MVA-luokitukset
• Matalammat käyttölämpötilat
• Vähentynyt eristyksen ikääntyminen
• Parempi luotettavuus



3. Miksi 1600 kVA:n muuntaja tarvitsee edistyneen jäähdytyssuunnittelun?

1600kVA muuntaja tuottaa enemmän lämpöä suuremman kapasiteetin ja jatkuvan kuormituksen ansiosta. Edistyksellinen jäähdytyssuunnittelu vähentää lämpötilan nousua, parantaa luotettavuutta ja pidentää käyttöikää.
