6KV esiasennettu sähköasema 10KV 35KV eurooppalaistyylinen sähköaseman muuntaja
Onko sinulla kysymyksiä? GNEE -myyntiedustajat ovat saatavilla live -chatissa nyt
Lähetä sähköposti:sales@gneeelectric.com
Puh:+8615824687445
Esikäsitellyt sähköaseman tuotteet Kuvaus
Ennakkoluulotettu sähköasema on integroitu ulkoasunto, jossa yhdistyvät korkeajännitteisen jakauman muuntaja, kytkinlaitteet ja ohjaussuojajärjestelmät. Suunniteltu edistyneillä eurooppalaisilla konsepteilla ja valmistusprosesseilla, se sopii 6KV: n, 10KV: n ja 35 kV: n jännitetasoilla toimiville sähköjärjestelmille. Sen kompakti modulaarinen suunnittelu, korkeat turvallisuusstandardit ja älykäs valvonta tekevät siitä laajasti sovellettavan teollisuuspuistoissa, kaupallisissa komplekseissa, kaupunkien ruudukkopäivityksissä, uusiutuvan energian integroinnissa ja ulkoilun infrastruktuurihankkeissa. Se tarjoaa käyttäjille tehokkaita, luotettavia ja matalan huoltoa koskevia tehonjakeluratkaisuja.

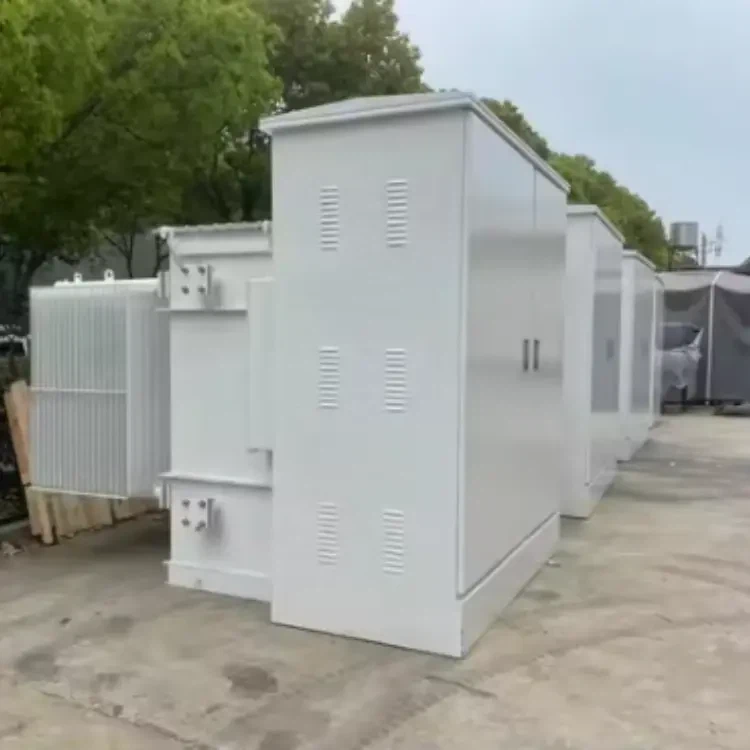

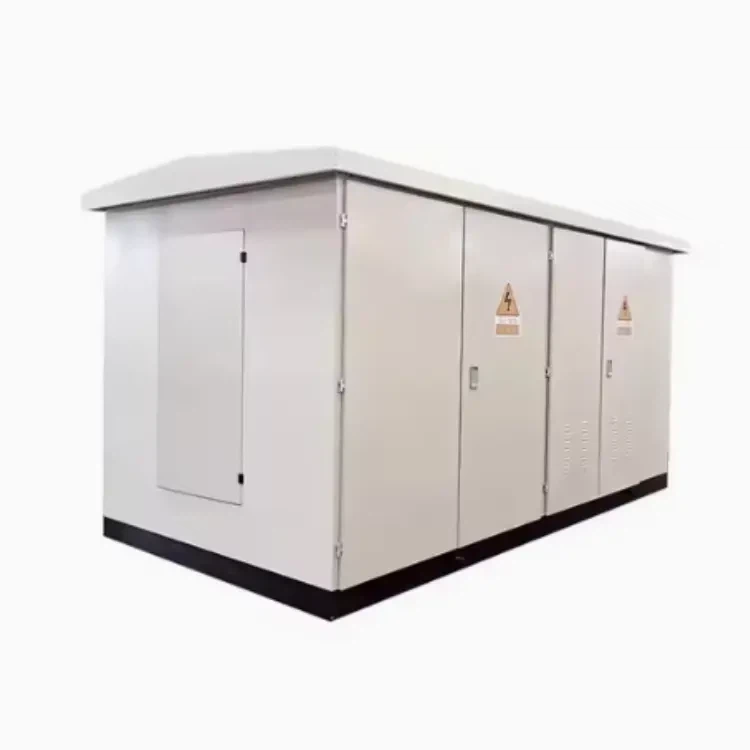

Yksityiskohtaiset valokuvat
Tuoterakenne
1.Transformerin runko
Tyyppi: Kuivatyyppinen/öljyä upotettu muuntaja (mukautettavissa vaatimusten mukaan)
Materiaalit: Korkea magneettinen läpäisevyys kylmävalssatut piiteräslevyt + epoksihartsin valueristys, varmistaen suuren hyötysuhteen ja alhaiset häviöt.
Rakenne: Täysin viistot nivelet laminoidut ytimen + kerrostettu käämityssuunnittelu melun ja lämpötilan nousun vähentämiseksi merkittävästi.
2.korkea/matalajännitteen jakelujärjestelmä
Korkeajänniteaine: tyhjiövirtakatkaisija + kuormituskytkin, joka tukee ruudukkovirheiden nopeaa eristämistä.
Matalajännitteinen puoli: Älykäs matalan jännitteen kytkinlaitteet integroiva suojaus-, mittaus- ja valvontatoiminnot.
3.Pre-koottu kotelo
Materiaali: Galvanoitu teräs- tai ruostumattomasta teräksestä valmistettu runko ruostepohjaisella suihkumuovikäsittelyllä saavuttaa IP33/IP54: n suojausluokitus.
Suunnittelu: Eurooppalaisen tyylisen sähköaseman muuntajan kompakti asettelu, jossa on sisäänrakennetut lämmön hajoamiskanavat ja luonnolliset/pakotetut jäähdytysjärjestelmät, sopeutumalla ankariin ympäristöihin.
4.Auxiliaary Systems
Etävalvontarajapinta, vikahälytyslaite ja salamasuojausjärjestelmä vakaan toiminnan varmistamiseksi 24/7.
Esikäsitetty sähköaseman työperiaate
1.Voltaasin muuntaminen:
Sen jälkeen kun korkeajännitteisestä ruudukosta (esim. 6KV/10KV/35kV) syöttö on siirretty alaspäin asetettujen sähköaseman käämitysten sähkömagneettisen induktion läpi alajänniteellä.
2. Suojaus ja hallinta:
Korkeajännitepuoli: tyhjiökatkaisijat tarjoavat oikosulun ja ylikuormitussuojan; Älykkäät matalan jännitteen katkaisijat tarjoavat tarkan virranjakelun.
Automatisoidut ohjausjärjestelmät Seuraa muuntajan lämpötilan, kuormituksen ja eristystilaa reaaliajassa, laukaisee hälytykset tai automaattiset sammutukset poikkeavuuksien aikana.
3. Lämpöhäiriöiden hajoaminen ja suojaus:
Täysin suljettu epoksihartsin eristysrakenne eliminoi öljyvuotoriskit yhdistettynä lämmön hajoamiskanaviin varmistaen pitkäaikaisen vakaan toiminnan.
Ennakkomaksussa on ulkona pölynpitävä ja vedenpitävä muotoilu, joka mukautuu korkeaan lämpötilaan, korkeaan kosteuteen tai saastuneisiin ympäristöihin.
Tuoteparametri
|
Ei. |
Projekti |
Yksikkö |
Parametri |
|
Korkeajänniteyksikkö |
Nimellistaajuus |
HZ |
50 tai 60 |
|
Nimellisjännite |
kv |
6 |
|
|
Enimmäisjännite |
kv |
6.9 |
|
|
Tehotaajuus kestää jännitteen maa- ja vaihe-vaihe-/eristysväliä |
kv |
32/36 |
|
|
Salaman impulssi kestää jännitteen maa- ja vaihe-vaihe-/eristysväli |
kv |
60/70 |
|
|
Nimellisvirta |
A |
315,400,630 |
|
|
Lyhytaikainen nimellisarvoinen virta |
kaarta |
12.5(2s),16(2s),20(2s) |
|
|
Nimellishuippu kestää virran |
kaarta |
31.5,40,50 |
|
|
Matalajännite |
Nimellisjännite |
V |
380,220 |
|
Pääpiirin nimellisvirta |
A |
100-3200 |
|
|
Lyhytaikainen nimellisarvoinen virta |
kaarta |
15,30,50 |
|
|
Nimellishuippu kestää virran |
kaarto |
30,63,110 |
|
|
Haaravirta |
A |
0~800 |
|
|
Haarapiirien lukumäärä |
Piiri |
1~6 |
|
|
Korvauskyky |
kvar |
Kompensoi 15% ~ 2 0% muuntajan kapasiteetista välillä 0 ~ 360 |
Esiasennetun sähköaseman ydinosat
Energiatehokkuus
Alhainen kuormitushäviö (vähemmän tai yhtä suuri kuin 0. 35W/kVa) ja hallittu korkea kuormitushäviö, mikä tuottaa merkittäviä vuotuisia energiansäästöhyötyjä.
Eurooppalainen tehokas suunnittelu, joka noudattaa IEC 60076 -standardeja ja energiatehokkuusluokan 1 sertifiointia.
Turvallisuus ja luotettavuus
UL94 V -0 liekinlämpöinen epoksihartsi + täysin suljettu eristysrunko varmistaa muuntajan erinomaisen palonkestävyyden ja räjähdyksenkestävän suorituskyvyn.
Älykkäät suojausjärjestelmät (esim. Ylikuormitus, oikosulku, lämpötilan nousuvaroitukset) suojaavat sekä verkkoa että laitteita.
Nopea käyttöönotto
Tehtaan esivalmistus ja integraatio: Modulaarinen suunnittelu vähentää paikan päällä asennusaikaa 70%, minimoimalla rakennuskustannukset ja seisokkiriskit.
Joustava laajennus: tukee rinnakkaiskapasiteetin laajentumista tai vaiheittaisia päivityksiä, jotka mukautuvat tulevaisuuden virran kysynnän muutoksiin.
Ympäristön sopeutumiskyky
Laaja lämpötila-alue: Ennakkoluulotettu sähköasema toimii vakaasti -40 asteen ja +50 asteen välillä korroosioiden kestävät kotelot, jotka sopivat rannikko- ja teollisuuden pilaantumisalueille.
Matala-nokka-suunnittelu: Optimoidut magneettiset piirit ja äänieristetyt rakenteet pitävät muuntajan kohinaa alhaisena, ja kaupunkialueen melutandardit täyttävät.
Tyypilliset sovellukset
Teollisuus sektori:Tehtaan tehon jakelu, tuotantolinjan virtalähde, datakeskuksen varmuuskopiointi.
Kaupunkien infrastruktuuri: Kaupallisten kompleksien, sairaaloiden, kuljetuskeskuksen virranjakelu.
Uusiutuva energia: Tuulivoima, aurinkosähköverkkoon kytketyt sähköasemat ja energian varastointijärjestelmän tukipalvelut.
Ulkoilutekniikka: Väliaikainen infrastruktuuri, kaivoksen virtalähde, etäalueen ruudukon laajennus.
Miksi valita tuotteemme?
GNEE Group: Global Transformer Supply Chain Integration -asiantuntija (2008 - läsnä)
GNEE -ryhmä on perustettu 2 0 08, GNEE -ryhmä on läpikäynyt viidentoista vuoden syvän teollisuuden viljelyn, muuttuen menestyksekkäästi alueellisesta kauppiaasta globaaliksi toimitusketjun hallinnan asiantuntijaksi. Terästeollisuusketjun integroinnin edelläkävijänä ryhmä on perustanut koko syklin arvojärjestelmän, joka kattaa raaka-aineiden hankinnat, tuotannon koordinointi, logistiikan optimointi ja terminaalipalvelut, asettamalla innovatiivisen operatiivisen vertailukohdan globaalille muuntajan jakelualalle. Teollisuuden 4.0 aikakaudella GNEE -konserni kiihtyy tavoitteeseensa tulla globaaliksi integraattoriksi transformer -teollisuuden arvoksi digitaalisen rakenneuudistuksen ja vihreän toimitusketjun rakentamisen avulla.
1.Euroopan käsityötaito, globaali sertifikaatti: IEC: n, en, CE -standardien tiukka noudattaminen, viedään yli 50 maahan ympäri maailmaa.
2.Vake elinkaaripalvelu: Räätälöidyt ratkaisut suunnittelusta, asennuksesta elinikäiseen ylläpitoon.
3.Pick -vastaus: Modulaarinen tuotanto lyhentää toimitussyklejä tukevat kiireellisiä projektitarpeita.
