10 kVA yksivaiheinen napa-asennettu jakelumuuntaja
Vaihe: Yksivaiheinen
Kapasiteetti: 10 KVA
Ensisijainen BlL: 125 kV
Toissijainen BlL: 30 KV
Materiaali: Alumiini
Onko sinulla kysyttävää? GNEE-myyntiedustajat ovat nyt käytettävissä live-chatissa
Lähetä sähköposti:{0}}sales@gneeelectric.com
Puh:+8615824687445
Henan GNEE Electric Co., Ltd. on yksi luotettavimmista 10kva:n yksivaiheisen napa-asennetun jakelumuuntajan valmistajista ja toimittajista Kiinassa. Jos aiot ostaa Kiinassa valmistettua räätälöityä 10kva-napa-asennettua jakelumuuntajaa, tervetuloa saamaan tarjous tehtaaltamme. Laadukkaat tuotteet ja kohtuullinen hinta ovat saatavilla.

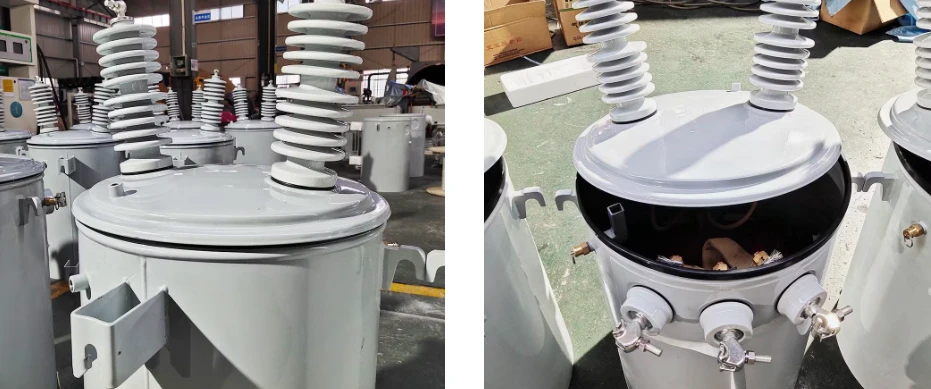

Muuntaja on sylinteritiivisterakenne. Jokainen on kiinnitetty maadoituslaitteilla, koukuilla, tukikorvakkeilla ja yhdellä tai kahdella korkeajänniteholkilla kannessa, pienjänniteholkilla säiliön seinässä ja silmukkapultilla, liitäntäliittimillä. Käämikytkimet tulee säätää ohjeen mukaan virran katkaisun jälkeen.
10kva Overhead jakelumuuntajaPäätiedot
| Muuntajan tyyppi | Yläjakomuuntaja, perinteinen tyyppi |
| Vaihe | Yksivaiheinen |
| Kapasiteetti | 10 KVA |
| Ensisijainen jännite | 12470 |
| Ensisijainen jänniteluokka | 25 kV luokka |
| Toissijainen jännite | 120/240V (L-N-L) |
| Toissijainen BIL | 30 KV |
| Taajuus | 60 Hz |
| Lämpötilan nousu | 65 astetta |
| Eristysluokitus | Luokan E eristys - 120 aste , 248 astetta F |
| Jäähdytysluokka | KNAN; Itse-jäähdytetty |
| Tehokkuusstandardit | Täyttää DOE 2016 -standardit, täyttää CSA-standardit Täyttää ANSI/IEEE-standardit |
| Käämimateriaali | Kupari |
| Ympäristön lämpötilaluokitus | 40 astetta |
| Ympäristön käyttölämpötila-alue | -40 asteesta +40 asteeseen (-50 asteesta F - +104 asteeseen F) |
| Äänitaso | 48 dBA |
| Tankin materiaali | 304 ruostumaton teräs |
| Arviot | Täyttää/ylittää DOE 2016 tehokkuusluokitukset |
| Tehokkuus | 98.30% |
| Ei kuormitushäviötä (watteina) | +/- 47W |
| Täysi kuormitushäviö (watteina) | +/- 156W |
| Kokonaiskuormitushäviö (watteina) | +/- 203W |
10 kVA yksivaiheinen napa-asennettu jakelumuuntajaPiirustus
Yksivaiheisen napamuuntajan tekniset tiedot
|
Nimellisteho |
Ensisijainen jännite |
Toissijainen jännite |
Ei kuormitushäviötä (W) |
Kuormitushäviö (W) |
|
3 KVA |
6KV 6.66KV. 6.35KV 7.2KV 7.6KV 10KV 11KV 13.2KV 13.8KV |
120/240V 240/480V 139/277V 120/208V 600V |
9 |
45 |
|
5 KVA |
19 |
75 |
||
|
10 KVA |
36 |
120 |
||
|
15 KVA |
50 |
195 |
||
|
25 KVA |
80 |
290 |
||
|
37,5 KVA |
105 |
360 |
||
|
50 KVA |
135 |
500 |
||
|
75 KVA |
190 |
650 |
||
|
100 KVA |
210 |
850 |
||
|
167 KVA |
350 |
1410 |
10kva napakiinnitettävät ylämuuntajan tarvikkeet
| MT-UPM-R7-1P-GMF-10KVA-SZ-BB-A6-BM-AZ-Z-M1 napakiinnitysmuuntaja |
| Muuntajan tyyppi:Yläjakomuuntaja, perinteinen tyyppi |
| Muuntajan kokoonpano:Nestetäytteinen pylväsasennus |
| Muuntajan napaisuustyyppi:Subtraktiivinen |
| Vaihe:Yksivaiheinen |
| Kapasiteetti:10 KVA |
| Ensisijainen jännite:24940GrdY/14400 Grounded Wye (2 johdinta) |
| Ensisijainen jännitekytkin: N/A |
| Ensisijainen jänniteluokka:25 kV luokka |
| Ensisijainen vaihe:Maadoitettu Wye |
| Ensisijainen BIL:125 kV |
| Toissijainen jännite: 120/240V (L-N-L) |
| Toissijainen jänniteluokka:1,2 kV luokka |
| Toissijainen vaihe:Kaksikäämitys, yksivaiheinen |
| Toissijainen BIL:30 KV |
| Taajuus:60 Hz |
| Lämpötilan nousu:65 astetta |
| Eristysluokitus:Luokan E eristys - 120 aste , 248 astetta F |
| Pakotettu ilma (tuulettimet):Ei mitään |
| Jäähdytysluokka:ONAN; Itse-jäähdytetty |
| Napautusvaihdin:5-asentoinen hananvaihdin ulkoisella käyttökahvalla |
| Napauta Määrä:(2) FCAN yllä, (2) FCBN alla |
| Napauta %: 2.5% |
| Napauta Vaihtimen kytkimen sijainti:Säiliön rungon keskiosa, kiinnitysmääräysten vasemmalla puolella |
| Impedanssi:1,0-4,5 % Tyypillinen |
| Ensisijainen yhteystyyppi:Live holkkikorvake |
| Ensisijainen irtisanominen:Posliininen korkeajänniteholkki |
| Ensisijaisen yhteyden määrä: (2) |
| Ensisijaiset salamansammuttimet: N/A |
| Ensisijainen salaman asennusehdot:Asennusmääräykset salamansammuttimen asentamiseksi H1- ja H2-ensisijaisiin liittimiin |
| Ensisijaisten salamansammuttimien jänniteluokitus: N/A |
| Ensisijaisten salamansuojainten MCOV-luokitus: N/A |
| Toissijainen yhteystyyppi:Live holkkikorvake |
| Toissijaiset liitännät:Kierreliittimet |
| Toissijaisen yhteyden määrä: (3) |
| Toissijainen neutraali liitäntä:Toissijainen X2 neutraali maadoitettu säiliöön 1/2"-13 UNC kierrereiän, 7/16" syvän tulpan ja kuparimaadoitushihnan kautta |
| Päätteet:Tinattu ensisijainen ja toissijainen - Hyväksyy kupari- tai alumiiniliitokset |
| Maadoitusehdot:(1) Korvake maadoitushihnalla, säiliön maadoituskorvake |
| Muuntajan suojaus: N/A |
| Kuorman katkaisukytkin: N/A |
| Tehokkuusstandardit:Täyttää DOE 2016 -standardit, täyttää ANSI/IEEE-standardit |
| K-tekijäluokitus (harmoninen lievennys):K-1 (vakio) |
| Pulssikäytön luokitus: N/A |
| Eristysneste:Mineraaliöljy - ei PCB-neste |
| Nestekapasiteetti*:5,38 gallonaa |
| Nesteen paino*:48,5 lb |
| Nesteen tason ilmaisin:Sisäinen{0}}Säiliön öljytason viiva |
| Lämpötilan ilmaisin: N/A |
| Paineen/tyhjiön ilmaisin: N/A |
| Paineenpoistolaite:Mukana, automaattinen toiminta |
| Vian ilmaisin: N/A |
| Öljytason merkintä:Sisäinen |
| Täyttöventtiili:Ei käytössä (säiliö täytetty irrotettavan kannen kautta) |
| Tyhjennysventtiili:1/2" NPT-portti irrotettavalla pultilla |
| Käämimateriaali:Alumiini |
| Ympäristön lämpötilaluokitus:40 astetta |
| Äänitaso:48 dBA |
| Korkeustaso: N/A |
| Ydinmateriaali:Raesuuntautunut teräs |
| Säiliön materiaali:Pinnoitettu teräs |
| Kotelon materiaali:Pinnoitettu teräs korroosionkestävällä suojanauhalla, irrotettava yläkansi |
| Laitteiston materiaali:Ruostumattomasta teräksestä valmistettu laitteisto |
| Maalityyppi:Säänkestävä ja UV-suojattu epoksipinnoite ja pohjamaali |
| Viimeistelyn väri:Valkoinen |
| Asennus:Kaksinkertainen ripustuskiinnike |
| Asennus:Pylväskiinnitys Hangarikiinnikkeiden kautta |
| Nostokorvakkeet:Mukana |
| Mitat*: 18.5''-W x 21.65''-D x 35.83''-H |
| Säiliön halkaisija*:13,39" OD |
| Kuivapaino*:99,21 lb |
| Kokonaispaino (nesteellä täytetty)*:217 lb |
Pole Mount Transformerin tuoteparametri
| Tehoa (KVA) |
Tulojännite (V) |
Lähtöjännite (V) |
Tappio (W) | Mitat (mm) | Paino (kg) |
|||
| Ei-kuormitusta | latauksessa- Menetys |
W | D | H | ||||
| 5 | 34500/ 19920/ 13800/ 7957 13200/ 7620 12470/ 7200 tai muita |
120-240 240-480 347-600 |
19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Tuotteen ominaisuudet 10kVA napojen jakelumuuntaja
Tämä 10kVAnapojen jakelumuuntaja siinä on kylmävalssattu piiteräsydin, joka vähentää no-kuormituksen menetystä 30 %. Sen pylvääseen asennettava jakelumuuntaja -rakenne integroi ukkossuojalaitteet ja täysin suljetut öljysäiliöt ankariin ulkoympäristöihin. Yksivaiheisena napa-asennettavana muuntajana tärkeimmät ominaisuudet ovat:
Reaaliaikainen lämpötilan seuranta-ylikuormitusvaroittimilla
Irrotettavat korkeajännitteiset{0}}holkit helpottavat huoltoa
Ultra{0}}hiljainen toiminta (<45dB noise level)
Oikosulkusuojaus-sertifiointi (IEC 60076-5)
Uusiutuvan energian yhteensopivuus (aurinko- ja tuulivoimaliitännät)

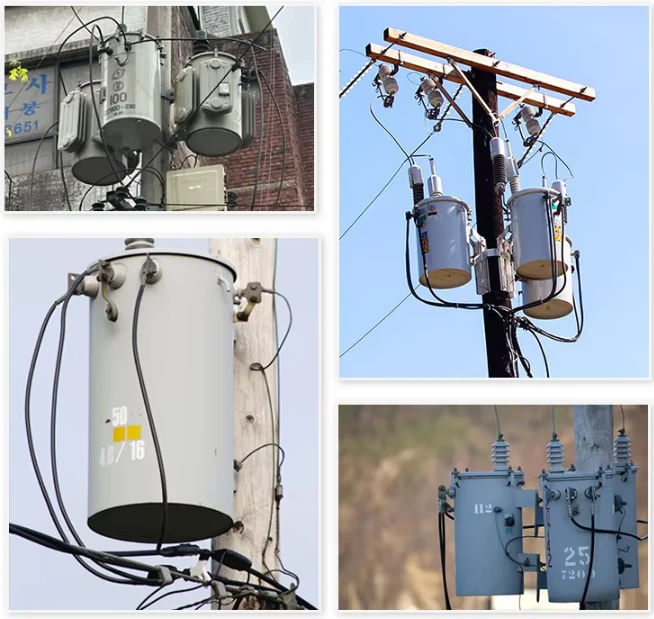

Pylväsasennetun jakelumuuntajan runko kestää 150 km/h tuulen nopeudet, kun taas yksivaiheisen napamuuntajan modulaarinen rakenne mahdollistaa komponenttien nopean vaihdon ja minimoi sähkökatkon keston. Parannettuihin turvaominaisuuksiin kuuluvat lintusuorit ja peukaloinninsuojatut pultit, jotka täyttävät IEEE C57.12.28 -standardin.
Toimintaperiaate napakiinnitysmuuntaja
napojen jakelumuuntaja toimii sähkömagneettisen induktion kautta: 11 kV tulovirta tuottaa vaihtovirtaa laminoituun ytimeen, mikä indusoi 400 V ulostulon toisiokäämeissä. Pylväsasennetussa jakomuuntajassa käytetään porrastettuja-kierreliitosytimiä pyörrevirtojen minimoimiseksi, ja sitä täydentää öljy{4}}upotettu jäähdytys lämmön vakauden takaamiseksi. Yksivaiheisena napa-asennettavana muuntajana siinä on:
Automaattiset paineenalennusventtiilit ylikuormitussuojaukseen
Off{0}}käämikytkimet (±5 % jännitteen säätö)
Dielektrinen öljy, joka palvelee kahta jäähdytys-/eristystoimintoa (IEC 60296 -yhteensopiva)
Magneettivuon jakautuminen on optimoitu tarkkuuskäämittyjen kuparikäämien avulla, jolloin saavutetaan 98,5 %:n hyötysuhde. Pylväsasennetun jakomuuntajan rakenne varmistaa vuototiiviin-suorituskyvyn -30 asteesta +55 asteeseen, kun taas yksivaiheisen napaisen muuntajan läpiviennit täyttävät IEC 61482 -standardin vaatimukset.
