3-vaiheinen alustaasennettu muuntaja
Toissijaiset jännitearvot: 240/480/480Y-277/600Y-347 tai muut
HV TAP -ALUE: ±2 × 2,5 % tai muita
LIITÄNTÄTYYPPI: Dyn11/Yyn0 tai muut
TYYPPI: Silmukkasyöttö/radiaalisyöttö
BIL: 30-200 kV
Teho: 75 kVA - 10 000 kVA
Onko sinulla kysyttävää? GNEE-myyntiedustajat ovat nyt käytettävissä live-chatissa
Lähetä sähköposti:{0}}sales@gneeelectric.com
Puh:+8615824687445
Henan GNEE Electric Co., Ltd. on yksi luotettavimmista 3-vaiheisten tyynyn muuntajien valmistajista ja toimittajista Kiinassa. Jos aiot ostaa räätälöidyn 3-vaiheisen alustaasennetun muuntajan, joka on valmistettu Kiinassa, tervetuloa saamaan tarjous tehtaaltamme. Laatutuotteita ja kohtuullinen hinta on saatavilla.
GNEE Transformer on ammattimainen alustaasennettujen muuntajien valmistaja, joka sijaitsee Henanissa, Kiinassa. Erikoistunut valmistamaan 3-vaiheisia tyynymuuntajia, joiden jännite on enintään 46 kV ja teho jopa 10 MVA. Amerikassa valmistuu vuosittain yli 200 projektia, ja olemme asentaneet yli 10 000 muuntajaa Euroopan ja Amerikan markkinoille.
Sovellus:BESS, EV Charging, Ultiliy, Bitcoin Mining, Data Center, Kiinteistöt, Aurinkosähköenergian tuotanto
3-vaiheisen tyynyn muuntajan tekniset tiedot vaihtelevat eri standardien mukaan, kuten alla olevasta taulukosta näkyy IEEE- ja CSA-standardien osalta.

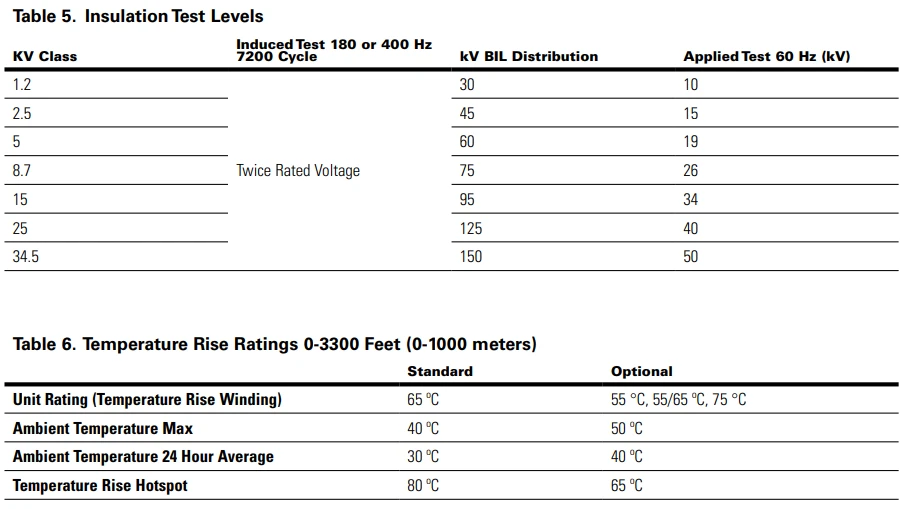

Yllä mainittujen standardieritelmien lisäksi GNEE Transformer voi myös mukauttaa tarpeidesi mukaisia räätälöityjä määrityksiä, kuten 1250kVA, 2550kVA, 2600kVA, 3500kVA, 4000kVA, 4500kVA, 7MVA, 8MVA jne.
Kolmivaiheinen alustaasennettu muuntaja on öljytäytteinen jakelumuuntaja, joka on suunniteltu maanalaisiin jakelukuormiin kaupallisissa tiloissa, kuten kauppakeskuksissa, kouluissa ja teollisuuslaitoksissa.
Ota meihin yhteyttä nyt saadaksesi tarjouksen erityisistä kolmivaihetyynyllä asennetun muuntajan teknisistä tiedoista.
| CSA Std Kiovolt{0}}ampeeriluokitukset | IEEE Std Kiovolt{0}}ampeeriluokitukset | ||
| 75 kVA & 150 kVA | 1280mm/1480mm (kanssa) | 45 kVA | 1000 kVA |
| 225 kVA, 300 kVA, 500 kVA | 1480mm (kanssa) | 75 kVA | 1500 kVA |
| 750 kVA | 1730mm (kanssa) | 112,5 kVA | 2000 kVA |
| 1000 kVA | 1730mm (kanssa) | 150 kVA | 2500 kVA |
| 1500 kVA | 1730mm (kanssa) | 225 kVA | 3750 kVA |
| 2000 kVA | 1730mm (kanssa) | 300 kVA | 5000 kVA |
| 2500 kVA | 1730mm (kanssa) | 500 kVA | 7500 kVA |
| 3000 kVA | 1730mm (kanssa) | 750 kVA | 10000 kVA |
Ota yhteyttä GNEE Transformeriin erityisvaatimuksia varten
Sähköposti:sales@gneeelectric.com
Pehmustettu muuntaja hinta
Alla olevassa taulukossa on hintaluettelo 3-vaiheisille aluslevyasennetuille muuntajille vain tiedoksi. Huomaa, että hinnat voivat vaihdella huomattavasti eri kokoonpanojen ja vaatimusten mukaan. Ota meihin yhteyttä nyt saadaksesi tarkan hinnan tietylle alustaasennetulle muuntajallesi.
| Padilla asennetun muuntajan hinnasto | |||
| 45 kVA | 6-8K | 1000kVA | 18-36K |
| 75 kVA | 8-10K | 1500 kVA | 20-40K |
| 112,5 kVA | 9-12K | 2000 kVA | 22-45K |
| 150 kVA | 10-15K | 2500 kVA | 25-50K |
| 225 kVA | 12-18K | 3000kVA | 28-56K |
| 300 kVA | 13-20K | 3750 kVA | 30-60K |
| 500 kVA | 14-25K | 5000 kVA | 40-70K |
| 750 kVA | 15-30K | 10 000 kVA | 100-150K |
| Vakioosat | Valinnaiset osat |
| ELSP sulake Laatikko-O verkkosulake Öljyn tasomittari Tippaallas Tyhjennysventtiili HV-holkit LV holkit Hiiliterässäiliö Nesteen lämpötilamittari Tyhjiöpainemittari Öljyn tyhjennysventtiili näytteenottimella Käämikytkin (5-asentoinen/7-asentoinen) Kuorman katkaisukytkin (4-asentoinen tai 2-asentoinen) |
CT IR-ikkuna ISO linkki Kyynärpäät Kirk-avainlukitus Paineenalennuslaite Äkillinen painerele IFD (vian merkkivalo) Loadbreak-syöte-insertin kautta DV (kaksoisjännitekytkin) 304/306 ruostumattomasta teräksestä valmistettu säiliö Mittarit hälytys-/laukaisukoskettimilla NEMA 4 tai NEMA 4X mitoitettu kotelo Öljynrajoittimen alla erottimella |
Three Phase Dead etusilmukan syöttötyynyn kiinnitysmuuntaja Dead Front Transformer
Kuollut etumuuntaja on pad{0}}asennettu muuntaja, jossa on täysin suljetut sähköliitännät ja komponentit varmistaen, ettei etupaneelissa ole paljaita jännitteisiä osia tai liittimiä. Tämä rakenne parantaa turvallisuutta estämällä vahingossa kosketuksen jännitteisten elementtien kanssa. Dead front -muuntajia käytetään yleisesti ulkosovelluksissa turvalliseen sähkönjakoon.
Kuolleen-etutyynyn-asennettava muuntaja on varustettu kolmella/kuudella korkeajännitteisellä-jännitteellä korkea-jännitteen puolella, jotka on suojattu kokonaan eristemateriaalilla turvallisuuden parantamiseksi. Kun luukku avataan, korkea-jänniteliitin pysyy valottamattomana, mikä varmistaa paremman turvallisuuden.
Kuolleilla-etumuuntajilla on kaksi kokoonpanoa: silmukkasyöttö ja säteissyöttö. Säteittäisessä syöttökokoonpanossa on kolme holkkia korkean-paineen puolella, kun taas silmukkasyöttökokoonpanossa on kuusi holkkia korkean-paineen puolella. Silmukan syöttöasetuksessa kolme holkkia voidaan kytkeä kaapeleihin ja loput kolme läpivientiä voidaan kytkeä pysäyttimiin. Vaihtoehtoisesti kaikki kuusi holkkia voidaan liittää kaapeleihin.
Dead etumuuntajan mukana tulee erilliset 200A ja 600A holkit (läpivienti + holkkisisäke) tai yksiosainen holkki. Jos kyseessä on kuollut-etumuuntaja, jossa on 200 A HV-läpivienti, se voidaan täysin suojata ja eristää kuorman-katkoskulmaliittimen liittämiseksi maakaapeliin. 600 A HV-läpiviennillä varustetun etummaisen-etumuuntajan virta on muutettava 200 A:ksi T-body dead-break-liittimen kautta, ennen kuin se liitetään maakaapeliin kuormitus-katkoskulmaliittimen kautta. jotkin BESS-projektit vaativat 3-vaiheeseen asennettavia muuntajia, joissa on 900 A:n kuollut etuholkit, ja GNEE Transformer voi täyttää nämä vaatimukset. Olemme saaneet päätökseen useita BESS- ja aurinkosähköprojekteja.
|
2600 kVA patja-asennettu muuntaja kryptovaluutan louhintaan 2 MVA Pad Mounted Transformer Utility 1000 kVA patjalla asennetut muuntajat Jamaikan markkinoille 2000 kVA patja-asennettavat muuntajat kanadalaiselle sähkölaitokselle 1750 kVA patja-asennettu muuntaja Dominicaan 2600 kVA patja-asennettu muuntaja kryptokaivokselle Kansasissa 2550 kVA:n alustaasennettu muuntaja datakeskukseen Meksikossa, Missourissa Daelim Transformer Custom 1500 kVA patjalla asennettu muuntaja Kanadaan Patjaasennettu muuntaja BESS System 4.0 MVA:lle Riverside Countyssa, Kaliforniassa |
3-vaiheisten alustaan asennettujen muuntajien koot
3-vaiheisten tyynyllä asennettujen muuntajien koot vaihtelevat teholuokituksen, ensiö- ja toisiojännitteiden, materiaalien jne. mukaan. Alla olevassa taulukossa on joidenkin Daelim Transformerin toteuttamien tyynystettyjen muuntajien mittoja vain tiedoksi.
| 3-vaiheisten alustaan asennettujen muuntajien koot | ||||||
| kVA | Tyyppi | HV | LV | L(mm) | D(mm) | H(mm) |
| 75 | säteittäinen | 25000 Delta | 480GrdY/277 | 1280 | 1085 | 1085 |
| 150 | silmukka | 14400v | 600 GrdY/347 | 1480 | 1250 | 1750 |
| 225 | säteittäinen | 4160Delta | 347GrdY/600V | 1480 | 1295 | 1750 |
| 300 | silmukka | 345000 | 208GrdY/120 | 1500 | 1730 | 1850 |
| 500 | silmukka | 1247Grdy/7200V | 600Y/347 | 1447 | 1800 | 1750 |
| 750 | säteittäinen | 24940GrdY/14400 | 800 GrdY/462 | 1485 | 1730 | 1750 |
| 1,000 | säteittäinen | 249400DELTA | 480V | 1730 | 1350 | 1850 |
| 1,250 | silmukka | 25000V | 416V | 1730 | 1320 | 1920 |
| 1,500 | silmukka | 4160GRDY/2400 | 600 GrdY/347 | 1730 | 1910 | 1965 |
| 1,500 | silmukka | 34500DELTA | 480GrdY/277 | 2220 | 2069 | 2065 |
| 1,750 | silmukka | 13800 Delta | 480GrdY/277 | 1730 | 2304 | 1900 |
| 2,000 | säteittäinen | 4160DELTA | 415GrdY/240 | 1730 | 1950 | 1810 |
| 2,500 | silmukka | 25000DELTA | 600 GrdY/347 | 1730 | 2560 | 1960 |
| 2,550 | silmukka | 12470DELTA | 415GrdY/240 | 1730 | 2000 | 2200 |
| 2600 | Silmukka | 34500DELTA | 416GrdY/240 | 1730 | 1695 | 2290 |
| 3000 | Silmukka | 27 600 DELTA | 13 800 DELTA | 1830 | 2360 | 2000 |
| 4000 | silmukka | 27600Delta | 600 GrdY/347 | 1900 | 2500 | 2010 |
| 5000 | säteittäinen | 13 800 DELTA | 4 160 GrdY / 2 400 | 1900 | 2735 | 2500 |
| 7000 | silmukka | 27 600 DELTA | 13 800 DELTA | 2200 | 3030 | 2080 |
| 7500 | silmukka | 249400DELTA | 4.16kv Wye | 2300 | 3200 | 2100 |
| 10000 | silmukka | 24900GrdY/14400 | 600V | 2800 | 3500 | 2560 |
Jos haluat tietää tarvitsemasi muuntajan koon, lähetä muuntajan tekniset tiedot osoitteeseensales@gneeelectric.com.
3-vaiheinen alustaasennettu muuntajan maadoitus
CSA:n standardimaadoitussäännökset
CSA-standardien mukaan kolmivaiheisten tyynymuuntajien maadoitus sisältää kaksi pystysuoraan asennettua maadoitusliitintä, jotka on hitsattu säiliön seinään vähintään 150 mm:n korkeudella kynnyksen tasolla tai sen yläpuolella. Yksi liitin on sijoitettu korkea-jännitteen puolelle ja yksi matala-jännitteen puolelle. GrdY-muuntajien korkeajännitepuolen liittimet on merkittävä ja merkitty H0. Molemmat liittimet ovat maalaamattomia, ruostumatonta terästä, leveys vähintään 40 mm ja paksuus vähintään 6 mm. Jokaisessa liittimessä on kaksi 14 mm:n (9/16 tuumaa) reikää, jotka ovat 44,5 mm:n etäisyydellä toisistaan.
IEEE:n standardimaadoitussäännökset
Muuntajalle500 kVAja alla on oltava kaksi terästyynyä, joissa kummassakin on 1/2 % tuuman 13 UNC kierrereikä ja kierresyvyys vähintään 11 mm (0,44 tuumaa).
Yli 500 kVA:n muuntajiin on asennettava kaksi maalaamatonta kupari-terästä tai ruostumatonta terästä olevaa tyynyä, jotka ovat kooltaan 51 x 89 mm (2,0 x 3,5 tuumaa). Jokaisessa tyynyssä on kaksi reikää, jotka on sijoitettu 44 mm:n (1,75 tuuman) välein keskelle, ja niihin on kierretty 1/2 %{11}}tuumainen 13 UNC-kierre. Kuparipinnan paksuuden on oltava vähintään 0,5 mm (0,02 tuumaa) ja reiän kierresyvyyden on oltava vähintään 13 mm (0,5 tuumaa).
Sijainti
Maadoituslevyt tulee hitsata muuntajan alustaan tai sen lähelle, yksi jokaiseen korkea{0}}jänniteosastoon ja yksi jokaiseen matalajänniteosastoon. Jos muuntajan säiliö ja osasto ovat erillisiä, nämä tyynyt on liitettävä sähköisesti.
| Valinnaiset ominaisuudet | |
| Korkea- ja matalajänniteholkit | Ylivirtasuojaus |
| 200 A (15, 25 kV läpiviennit | Lahti-O-Verkkosulake (virran tunnistus, kaksoistunnistin, kaksoiselementti, korkea ampeerin ylikuormitus) |
| 200 A (15, 25 kV) syöttö pistokkeiden kautta | Laatikko-O-Verkon poistosulake sarjassa osittaisella alueella -öljy ELSP-virranrajoitussulake (alle 23 kV) |
| 200 A (15, 25 kV) (HTN) läpivientikaivot irrotettavilla nastoilla | Patruunan sulake sarjassa osittaisen öljyttömän ELSP-virranrajoitussulakkeen kanssa (yli 23 kV) |
| Korkea-jännite 600 A (15,25, 35 kV) yksiosaiset holkit | MagneXTMkatkaisija ELSP-virtaa{0}}rajoittavalla sulakkeella Vacuum Fault Interrupter (VFl) |
| Matalajännite 6-, 8-reikäinen lapio | Näkyvä taukoikkuna |
| Pienjännite 12-,16-,20-reikäinen lapio (750-2500 kVA) | Sulake/kytkin lukitus |
| Matalajännitteiset holkkikannattimet | Venttiilit/tulpat |
| Säiliön/kaapin ominaisuudet | Tyhjennys-/näytteenottoventtiili korkea{0}}jänniteosastossa |
| Ruostumattomasta teräksestä valmistettu säiliön pohja ja kaappi | Globe-tyyppinen ylempi täyttöventtiili |
| Ruostumattomasta teräksestä valmistettu tankin pohja, kaapin sivut ja kynnys | Ylijännitesuoja |
| 100% ruostumatonta terästä oleva yksikkö | Jakelu-, keskitason- tai asema-luokan ylijännitesuojat |
| Palvelusisäänkäynti (2 tuumaa) kynnyksen tai kaapin puolella | Kyynärpääsuojat (kuolleille{0}}etuliitoksille) |
| Korjausmaali- (kotimainen) | Mittaus/puhallin/ohjaus |
| Kuparimaadoitettu väyläkisko | Täysi mittauspaketti |
| Kirk-Tärkeimmät ehdot | Virtamuuntajat (CT) |
| Typpipeitto | Mittausliitin |
| Bussikanavan katkaisu | NEMA 4 ohjausrasia (valinnainen ruostumaton teräs) |
| Erikoismalleja | NEMA 7 ohjausrasia (räjähdyssuojattu) |
| Factory Mutual (FM) | Fanipaketit |
| UL luokiteltu | Testaus |
| Triplex | Asiakaskoe todistaja |
| Korkea korkeus | Asiakkaan lopputarkastus |
| K-tekijät | Nollasekvenssin lmpedanssitesti |
| Astu- ylöspäin | Lämpöajon testi |
| Kriittinen sovellus | ANSl lmpulssin testi |
| Modulaatiomuuntajat | Äänitason testi |
| Seismiset sovellukset (mukaan lukien OSHPD) | RIV (Corona) testi |
| Kytkimet | Liuotetun kaasun analyysin (DGA) testi |
| Yksi, kaksi tai kolme päälle/pois kuormankatkaisukytkintä | 8 tai 24 tunnin vuototesti |
| 4-asento kuormankatkaisu V-teräkytkin tai Tblade-kytkin | Pinnoitteet (maali) |
| Delta{0}}wye-kytkin | ANSI kellonvihreä |
| 3-asentoinen VBlade-valintakytkin | ANSI #61 Vaaleanharmaa |
| 100 A, 150 A, 300 A käämikytkimet | ANSI #70 Sky Grey |
| Kaksoisjännitekytkin | Erikoismaalia saatavilla pyynnöstä |
| Näkyvä katkos VFl-keskeyttimen lukituksella | Nimikilpi |
| Ulkoinen näkyvä katkos (15, 25 ja 35 kV, enintään 3 MVA) | Ruostumattomasta teräksestä valmistettu nimikilpi |
| Ulkoinen näkyvä katkos mittareilla (15, 25 ja 35 kV, 3MVA asti) | Tarrat ja tarrat |
| Mittarit ja laitteet | Korkean jännitteen varoitusmerkit |
| Nesteen tasomittari (valinnaiset koskettimet) | Herra Auts |
| Paine alipainemittari (valinnaiset koskettimet ja ilmausventtiili) | Kaksikielinen varoitus- |
| Dial{0}}tyyppinen lämpömittari (valinnaiset hälytyskoskettimet) | DOE-yhteensopiva |
| Kanteen asennettu paineenalennuslaite (valinnaiset hälytyskoskettimet) | Asiakkaan varastokoodi |
| Maadoitusliittimet | Asiakkaan leimaus |
| Kuusiokoloinen kiinnityspultti | Iskun ja valokaaren varoitustarra |
| Valettu kotelo katkaisijan asennusehdot | Ei{0}}PCB-tarra |
| Ulkoiset mittarit riippulukittavassa laatikossa |
gnee pad asennettu muuntaja tehdas
Pakkaus & toimitus
Suositut Tagit: 3-vaiheinen patja-asennettava muuntaja, Kiina 3-vaihelevyasennetun muuntajan valmistajat, toimittajat, tehdas
