Kolmivaiheinen kuivatyyppinen jakelumuuntaja tarjoaa epätavallisen määrän horjumatonta laatua ja turvallisuutta. Alhaisen palavuuden ansiosta ne ovat täydellisessä maailmassa perussovelluksiin. Luokkansa parhaat valujakomuuntajat on suunniteltu vahvistamaan yritystäsi luotettavan suorituskyvyn ja pitkän hallinnollisen käyttöiän ansiosta. Kuivatyyppisessä muuntajassa ei ole liikkuvia osia ja se on täysin staattinen vahva laitteisto, tyypillisissä työolosuhteissa takaavat yleensä pitkän ja vaivattoman käyttöiän. Nämä tärkeät turvallisuustekijät mahdollistavat sen perustamisenkuivatyyppiset muuntajatkasan lähellä olevien rakenteiden sisällä, mikä parantaa yleistä rungon hallintaa ja vähentää kohtuuttomia valinnaisia linja-onnea.

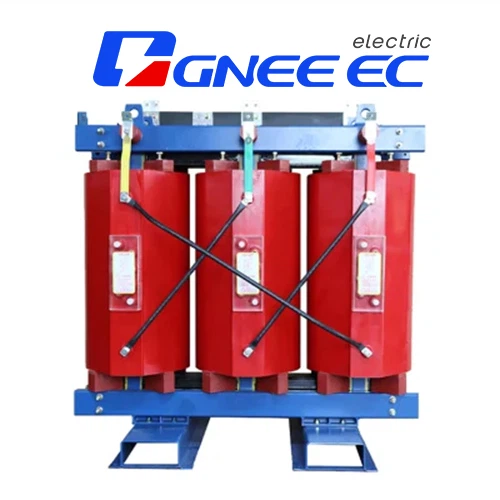

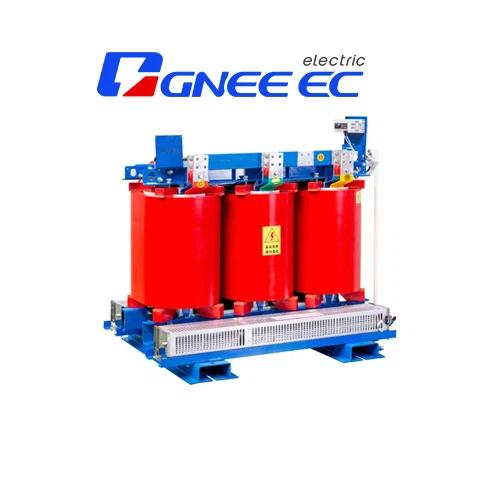

Kolmivaiheinen kuivatyyppinen jakelumuuntaja
| Nimelliskapasiteetti | Jännitesuhde (kV) | Vektoriryhmä | S10-sarjamuuntajan häviöarvot | Tyhjävirta | Impedanssi | Paino | Arvioida | ||
| (kVA) | HV | LV | Nollaushäviö (W) | Täysi kuormitushäviö (W) (145 astetta) |
(%) | (%) | kg) | (mm) | |
| 30 | 5 6.3 6.6 10 11 ±5% tai ±2* 2..5% |
0.4 | Dyn11 tai Yyn0 |
190 | 710 | 2 | 4 | 240 | 400 |
| 50 | 270 | 1000 | 1.8 | 310 | 400 | ||||
| 80 | 370 | 1380 | 1.6 | 470 | 550 | ||||
| 100 | 400 | 1570 | 1.6 | 520 | 550 | ||||
| 125 | 470 | 1850 | 1.2 | 600 | 550 | ||||
| 160 | 550 | 2130 | 1.2 | 700 | 550 | ||||
| 200 | 630 | 2530 | 1 | 830 | 550 | ||||
| 250 | 720 | 2760 | 1 | 1050 | 550 | ||||
| 315 | 880 | 3470 | 1 | 1200 | 550 | ||||
| 400 | 980 | 3990 | 0.9 | 1500 | 660 | ||||
| 500 | 1160 | 4880 | 0.9 | 1700 | 660 | ||||
| 630 | 1350 | 5880 | 0.8 | 1900 | 820 | ||||
| 630 | 1300 | 5960 | 0.8 | 6 | 1950 | 820 | |||
| 800 | 1520 | 6960 | 0.8 | 2150 | 820 | ||||
| 1000 | 1770 | 8130 | 0.8 | 2550 | 820 | ||||
| 1250 | 2090 | 9690 | 0.7 | 2900 | 820 | ||||
| 1600 | 2450 | 11730 | 0.6 | 3500 | 820 | ||||
| 2000 | 3050 | 14450 | 0.5 | 4300 | 1070 | ||||
| 2500 | 3600 | 17170 | 0.5 | 5100 | 1070 | ||||
kuivatyyppinen jakelumuuntajaominaisuudet
- Rautasydän on valmistettu tuodusta korkealaatuisesta kylmävalssatusta piiteräslevystä, jossa on täysin vino saumarakenne, ydinpylväs on sidottu F-luokan ei-hilaisella teipillä ja rautasydämen pinta on kapseloitu epoksihartsilla , joka vähentää tyhjäkäyntihäviötä, tyhjäkäyntivirtaa ja rautasydänmelua, klipsit ja kiinnikkeet on käsitelty erityisellä pintakäsittelyllä, mikä parantaa entisestään tuotteen ulkonäköä.
- Cross-Flow-ylhäältä puhaltava jäähdytystuuletin on otettu käyttöön, jolla on alhaisen melun, korkean tuulenpaineen ja kauniin ulkonäön ominaisuudet, mikä parantaa muuntajan ylikuormituskykyä.
- Lämpötilansäätimessä on älykäs lämpötilansäädin, joka parantaa muuntajan toiminnan turvallisuutta ja luotettavuutta.
Lämpötilan säätöjärjestelmä ja ilmanjäähdytysjärjestelmä:
Käytössä on poikkivirtaus, yläpuhallustuuletin, jolla on alhainen melu, korkea tuulenpaine ja kaunis ulkonäkö, mikä parantaa muuntajan ylikuormituskapasiteettia. Lämpötilansäätimessä on älykäs lämpötilansäädin, joka parantaa muuntajan toiminnan turvallisuutta ja luotettavuutta.
Korkeajännitekäämitys:
Korkeajännitekäämit on tyhjiövalettu epoksihartsilla, mikä vähentää huomattavasti osittaista purkausta ja parantaa käämin sähköistä lujuutta. Käämityksen sisä- ja ulkoseinät on täytetty lasikuituristikkolevyillä kelan mekaanisen lujuuden lisäämiseksi ja tuotteen kestävyyden parantamiseksi äkillisiä oikosulkuja vastaan. Kelan kyky ei koskaan murtua.
Pienjännitekäämitys:
Pienjännitekäämissä on foliorakenne, joka ratkaisee aksiaalisen helix-kulman ongelman langan käämityksen aikana ja tekee kierroksista tasapainoisemmat. Samanaikaisesti käämi käyttää aksiaalista jäähdytysilmakanavaa lämmönpoistokapasiteetin parantamiseksi. Käämityskerros käyttää TD-epoksihartsia. Kokonaisuus jähmettyy ja muodostuu.
GNEE Kuivamuuntaja Tehdas
Pakkaus & Toimitus
