30-2500 kVA-epoksihartsi valettu kuivatyyppinen muuntaja
Kapasiteetti: 30-2500 kva
Toimitusvuosi: 2024
Maa: Ranska
Sovellusskenaario: Tehtaan virranjakelujärjestelmän päivitys
Etu: Ohitetun EU CE -sertifikaatti, oikosulkuvastus saavuttaa 125% nimellisarvosta, toimintamelu on alle 50 dB, mikä varmistaa vakaan tehtaan virtalähteen.
Onko sinulla kysymyksiä? GNEE -myyntiedustajat ovat saatavilla live -chatissa nyt
Lähetä sähköposti:sales@gneeelectric.com
Puh:+8615824687445
Epoksihartsin valettujen muuntajan tuoteesittely
Epoksihartsi-valettu kuivatyyppinen muuntaja on suunniteltu erityisesti korkean turvallisuuden ja korkean kuormituksen skenaarioihin, ja kapasiteettialue on 30-2500 kVa. Se käyttää täysin suljettuja epoksihartsikierustekniikkaa nollaöljykaasupäästöjen, palonkestävän ja matalan kohinan toiminnan saavuttamiseen, globaalien turvallisuusstandardien (UL/IEC) mukaisesti. Soveltuu tietokeskuksiin, rautatieyhteyteen, lääketieteellisiin keskuksiin ja muihin ympäristöihin, joissa on tiukat palonsuojauksen ja vakaan virtalähteen vaatimukset. Se on ihanteellinen vaihtoehto perinteisille öljy upotettuille muuntajille.
Tuoteparametri
| Tuotteen nimi | Kuivatyyppinen muuntaja |
| Vaiheenumero | 3 vaihetta |
| Käämitystyyppi | Kaksipuolinen muuntaja |
| Vektoriryhmä/yhteystyyppi | Yyn 0 tai dyn11 |
| Napauta Ranger | ± 5% tai ± 2*2,5% |
| Impedanssi | 4%-6% |
| Taajuus | 50Hz/60Hz |
| Kelausmateriaali | Kupari/alumiini |
| Nimelliskapasiteetti (KVA) | Jänniteyhdistelmä- ja hanan alue | muuntajan käämin yhteys | Ei-kuormitushäviö (w) |
Kuormitushäviö (W) | Ei kuormitusvirta (%) | Oikosulkuimpedanssi (%) | ||
| Korkea jännite (KV) | Korkeajännitekapparialue (%) | Matala jännite (KV) | ||||||
| 30 50 80 100 125 160 200 250 315 400 500 630 630 800 1000 1250 1600 2000 2500 |
6 6.6 6.6 10 10.5 11 |
±5% ±2x2.5% |
0.4 |
Dyn11 |
130 190 260 280 330 380 435 505 615 685 810 940 910 1065 1240 1460 1715 2135 2520 |
710 1000 1380 1570 1850 2130 2530 2760 3470 3990 4880 5880 5960 6960 8130 9690 11730 14450 17170 |
2.6 2.2 2.2 2 1.8 1.8 1.6 1.6 1.4 1.4 1.4 1.2 1.2 1.2 1.1 1.1 1.1 1.0 1.0 |
4 4 4 4 4 4 4 4 4 4 4 4 6 6 6 6 6 6 6 |
Epoksihartsin valettu muuntaja tuoteominaisuudet
Kuivatyyppisen muuntajan ydinetuja parannetaan edelleen tässä tuotteessa:
Erinomainen palonkestävä suorituskyky: Epoksihartsin valu muodostaa suljetun eristyskerroksen, ohittaen UL94 V -0 liekinestoaineen sertifioinnin, joka eliminoi paloriskit.
Erittäin energiatehokas muotoilu: Kupari käämitykset yhdistettynä erittäin vähäiseen menetelmään piikoneräslevyihin säästävät 20% energiaa verrattuna perinteisiin kuivatyyppisiin muuntajiin, täyttäen IEC60076-tehokkuusstandardeja.
Oikosulku: Tyhjiöepoksihartsin valu lisää mekaanista lujuutta, lisäämällä oikosulkutoleranssia 125%: iin nimellisarvosta varmistaen laitteiden luotettavuuden.
Ympäristöystävällinen ja ei-saalistamaton: Epoksihartsin valettu kuiva-tyyppinen muuntaja öljyvapaa suunnittelu välttää vuotoriskit, ja toimintamelu on <55dB noudattaen EU ROHS: n ympäristömääräyksiä.
Vahva kohtauksen mukautuvuus: Mukautettava kapasiteetti 30-2500 kVa- ja jännitetasolta, tukemaan sisä-/ulkoilma -asennusta, vastaamaan monipuolisia tarpeita rautatieliikenteessä, teollisuusvalmistuksessa jne.

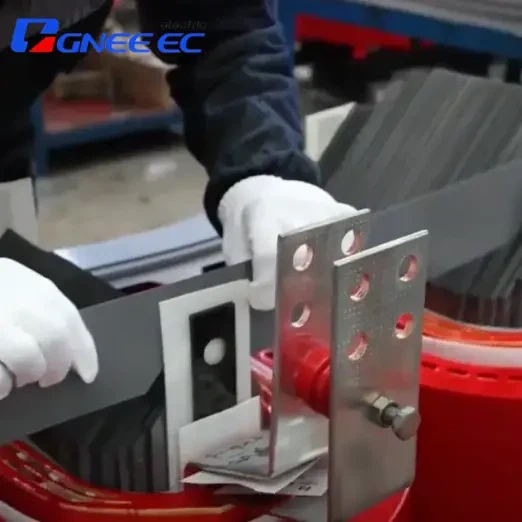

Yksityiskohtaiset valokuvat
Tuotetuotantoprosessi
Epoksihartsin valettujen kuivatyyppisten muuntajien tuotantoprosessi noudattaa tiukasti ISO 9001 -standardeja:
Ydinmateriaalin valinta:
Korkealaatuiset kuparilanka, korkealaatuiset piiseräteiset arkit ja SGS: n valittu ja sertifioitu epoksihartsi.
Tarkkuus käämi:
CNC -käämityslaitteet tarkasti tuulikelat, varmistaen vähemmän kuin 0. 5% virheitä käännöksissä, parantaen lämmön hajoamisen tehokkuutta.
Tyhjiövalu:
Kelat ja ytimet on valettu epoksihartsilla tyhjiöolosuhteissa, eliminoimalla kuplat ja muodostaen integroidun suljetun eristyskerroksen.
Toissijainen kyllästyskäsittely ja tiukka testaus ennen lähetystä:
Tyhjiöpaine -impregnointi (VPI) -prosessi parantaa edelleen sähköistä eristystä ja mekaanista lujuutta.Testattu kestävän jännitteen (200%: n nimellisjännite), osittaisen purkamisen suhteen (<10pC), and temperature rise, issuing CE and TUV certification reports to ensure zero defects.
video
Tarjonta
Voimme myös tarjota seuraavat muuntajatuotteet:
30-2500 kva/10kv laminoitu ydinjakauma muuntaja
30-2500 kVa Power Transformer
30-2500 kVA-voimanmuuntaja (kolmivaiheinen öljy-upotettu voimalaitos)
30-2500 kVa/10kv öljy-upotettu kolmivaiheinen kaksoiskäytön aiheuttamaton jännitettä säätelevä jakauma-muuntaja
30-2500 kva/10kv epoksihartsi valettu kuivatyyppinen muuntaja
30-2500 kVa/10kv kolmivaiheinen hartsi-valettu eristetty kuivatyyppinen teholähetys
30-2500 kVA-epoksihartsi valettu kuivatyyppinen muuntaja
30-2500 kva/10kv epoksihartsi valettu kuivatyyppinen muuntaja
30-2500 kVa kuivatyyppinen kolmivaiheinen kaksoiskäytön aiheuttamaton jännitettä säätelevä jakauma-muuntaja
30-2500 kVa/10kv kuivatyyppinen kolmivaiheinen kaksoiskäytön aiheuttamaton jännitettä säätelevä jakauma-muuntaja
30-2500 KVA Amorfinen Alloy Dry -tyyppinen muuntaja
30-3200 kVa Tasasuuntajan muuntaja
6300-42200 kVa kolmivaiheinen öljy-upotettu tehomuuntaja
800-31500 kva/35kv öljy-upotettu voimalaitos
100-1600 kVa yhdistetty muuntaja
380 V: n viestintä Matalan jännitteen jakelukaappi
Yksivaiheinen ylätyyppinen napa-asennettu lievä teräksen jakeluvoimanmuuntajat
75KVA - 5000 kVA -tyynyasennettu muuntajat
Ennakkoluulotettu sähköasema (eurooppalainen tyyli) jne.
Sovellettavat kentät
Epoksihartsin valettujen muuntajan laaja levitys on peräisin sen kuivatyyppisen suunnittelun (kuivatyyppisen muuntajan) ja epoksihartsin valutekniikan (epoksihartsin valettu) kaksoisetuista:
Teollisuusvalmistus: Korkeajännitevakaus tehtaan tuotantolinjojen ja sulatuslaitteiden virtalähde.
Rautatieyhteys: Energian muuntaminen ja jakauma metroasemissa ja nopea kiskon veto-asemat.
Lääketieteellinen ala:Keskimämmöllinen turvallinen virtalähde sairaalan leikkaussaliin ja laboratorioihin.
Kaupalliset rakennukset: Hätävirtalähde ja rakennusten jakelu suurille ostoskeskuksille ja tietokeskuksille.
Sähköjärjestelmä:Kaupunkiruudukon laajennus ja uudet energiaverkkoyhteysprojektit.
Miksi valita meidät?
GNEE -ryhmä:
Globaali muuntajan toimitusketjun integrointiasiantuntija (2008 - läsnä)
GNEE -ryhmä on perustettu 2 0 08, GNEE -ryhmä on läpikäynyt viidentoista vuoden syvän teollisuuden viljelyn, muuttuen menestyksekkäästi alueellisesta kauppiaasta globaaliksi toimitusketjun hallinnan asiantuntijaksi. Terästeollisuusketjun integroinnin edelläkävijänä ryhmä on perustanut koko syklin arvojärjestelmän, joka kattaa raaka-aineiden hankinnat, tuotannon koordinointi, logistiikan optimointi ja terminaalipalvelut, asettamalla innovatiivisen operatiivisen vertailukohdan globaalille muuntajan jakelualalle. Teollisuuden 4.0 aikakaudella GNEE -konserni kiihtyy tavoitteeseensa tulla globaaliksi integraattoriksi transformer -teollisuuden arvoksi digitaalisen rakenneuudistuksen ja vihreän toimitusketjun rakentamisen avulla.
SGS -sertifiointitodistus
Tuotantoympäristö
Pakkaus ja toimitus
