30kVA Dry-type Three-Phase Power Transformer With Voltage Control

30 kVA kuivatyyppinen kolmivaiheinen tehomuuntaja jännitekontrollilla

Name: Kiina 30KVA kuivatyyppinen kolmivaiheinen tehomuuntaja jännitekontrollien valmistajien toimittajien tehdas kanssa
Brand: GNEE
SKU: 267744444

Tuotteen nimi: Kuivatyyppinen kolmivaiheinen tehomuuntaja jännitesäätöllä (30 kVA)
Kapasiteetti: 30kva
Toimitusvuosi: 2019
Maa: Indonesia
Tärkeimmät edut:
Suuri luotettavuus: Tämä kuivatyyppinen muuntaja toimi jatkuvasti 12 kuukauden ajan trooppisissa korkean kosteuden olosuhteissa ilman vikaantumista, täyttäen paikallisia ruudukkostandardeja.
Nopea vaste: Toimitettu 28 päivän kuluessa jännitteenohjausmuuntaja vastasi tarkasti asiakkaan ruudukon jännitteen vaihteluvaatimuksia (± 10%).
Sertifiointien noudattaminen: Tüv: n sertifioima, kuivatyyppinen kolmivaiheinen voimanmuuntaja täyttää Indonesian pakollisen palonkestävän ja eristysmääräyksen.

Lähetä kysely

Keskustele nyt

Lataa

Onko sinulla kysymyksiä? GNEE -myyntiedustajat ovat saatavilla live -chatissa nyt

Lähetä sähköposti:sales@gneeelectric.com

Puh:+8615824687445

Tuoteominaisuuksien ja määritteiden ominaisuudet ja määritteet

Kuivatyyppinen kolmivaiheinen tehomuuntaja on suunniteltu energiatehokkuuteen näillä avainominaisuuksilla:

Turvallisuus ja eristys: Epoksiresini-valettu käämitys luokan F eristyksellä (155 astetta) eliminoi öljyvuoto- ja paloriskit.

Tarkka jännitesäätely: Sisäänrakennetut kuormituskytkimet sallivat ± 5% asteittaisen säädön, mikä mahdollistaa jännitteenohjausmuuntajan sopeutua globaaliin ruudukkojännitevaihteluihin.

Kompakti suunnittelu: 30% pienempi kuin perinteiset öljy-upotetut muuntajat, tämä kuivatyyppinen muuntaja on ihanteellinen avaruushallittuihin teollisuusympäristöihin.

Matala menetys: Ei-kuormitushäviö, joka on vähemmän tai yhtä suuri kuin 1,2 kW, kuormitushäviö, joka on vähemmän tai yhtä suuri kuin 3,5 kW, mikä vähentää merkittävästi pitkäaikaisia toimintakustannuksia.

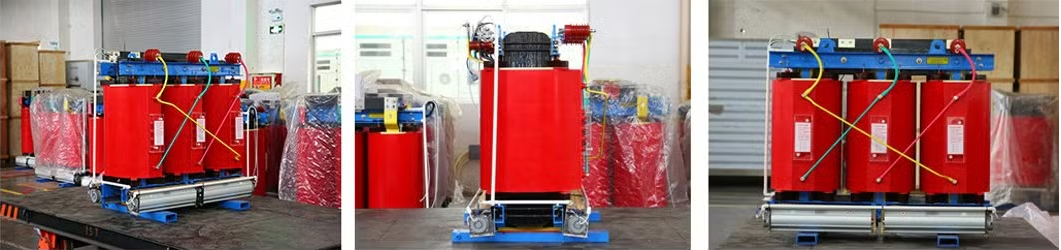

30kVA Dry-type Three-Phase Power Transformer with Voltage Control

Tuotteiden kuvaus

SC (B) 13 -tyyppisen muuntajan pääparametrit:
malli	Nimelliskapasiteetti (KVA)	Liitäntämerkki	Jänniteyhdistelmä (KV)			Kuormitushäviö (W)	kuormitushäviö (W)	Ei-kuormitusvirta (%)	Oikosulkuvastus (%)
malli	Nimelliskapasiteetti (KVA)	Liitäntämerkki	korkea paine	napautusalue	matalapaine	Kuormitushäviö (W)	kuormitushäviö (W)	Ei-kuormitusvirta (%)	Oikosulkuvastus (%)
Sc 13-30	30	Yyn 0 tai Dyn11	10 6.3 6	±5% ±2×2.5% tai +1/+3 × 2.5	0.4	150	710	2.0	4.0
Sc 13-50	50					215	1000	2.0
Sc 13-80	80					295	1380	1.5
Sc 13-100	100					320	1570	1.5
Sc 13-125	125					375	1850	1.3
Sc (b) 13-160	160					430	2130	1.3
Sc (b) 13-200	200					495	2530	1.1
Sc (b) 13-250	250					575	2760	1.1
Sc (b) 13-315	315					705	3470	1.0
Sc (b) 13-400	400					785	3990	1.0
Sc (b) 13-500	500					930	4880	1.0
Sc (b) 13-630	630					1070	5880	0.85
Sc (b) 13-630	630					1040	5960	0.85	6.0
Sc (b) 13-800	800					1210	6960	0.85
Sc (b) 13-1000	1000					1410	8310	0.85
Sc (b) 13-1250	1250					1670	9690	0.85
Sc (b) 13-1600	1600					1960	11700	0.85
Sc (b) 13-2000	2000					2440	14400	0.7
Sc (b) 13-2500	2500					2880	17100	0.7

Yhteys nyt

Jännitesäätelyn tekniset edut

Jännitteenohjausmuuntaja on erinomainen jännitteenhallinnassa:

Laaja säätöalue:

Tukee ± 10%: n syöttöjännitevaihteluita, mikä mahdollistaa tämän kuivatyyppisen muuntajan toiminnan stabiilisti alajännite- tai ylijännitteisissä ruudukkoissa.

Häiriöiden vastus:

Sisäänrakennettu sähkömagneettinen suojaus varmistaa jännitteen lähdön tarkkuuden (± 1%) jopa salaman nousun tai tehon piikkien aikana.

Älykäs kytkentä:

Kuormituskytkentämuuttaja mahdollistaa toiminnan minimaalisella seisokkeilla (lyhyt teho keskeyttää), jolloin kuivatyyppinen kolmivaiheinen tehomuuntaja voi reagoida nopeasti ruudukon vaihteluihin.

Pidennetty käyttöikä:

Optimoitu magneettinen piirisuunnittelu vähentää ydinhäviöitä, pidentäen jännitekonsertin muuntajan käyttöikää yli 40% toistuvissa säätöskenaarioissa.

30kVA Dry-type Three-Phase Power Transformer with Voltage Control

Tehonmuuntajan äärimmäiset ympäristösovellukset jännitteen hallintaan

Tämä kuivatyyppinen muuntaja on suunniteltu ankariin ympäristöihin:

Korkea lämpötila ja kosteus:Lämpötilan nousu alle tai yhtä suuri kuin 80 kt 120%: n kuormituksella, kuivatyyppinen kolmivaiheinen tehomuuntaja ylläpitää stabiilisuutta 45 asteen lämmössä ja 90% kosteudessa.

Korkea korkeus:Toimii korkeudella 3, 000 metriä vähentämättä sen tehostetun jäähdytysrakenteen ansiosta.

Syövyttävät rannikkoalueet:Epoksihartsin pintapäällysteet kestävät suola sumuhannat, varmistaen 15+ vuoden elinkaaren meren tai kemiallisten tilojen.

Tärinä ja shokki:Oikosalliokokeilla varmennettu jännitteenohjausmuuntaja kestää maanjäristyksiä tai mekaanisia värähtelyjä.

30kVA Dry-type Three-Phase Power Transformer with Voltage Control

Tuote-

Tämä kuivatyyppinen muuntaja käy läpi tiukan testauksen:

Eristys kestää testi:Selvisi 200%: n nimellisjännite yhden minuutin ajan ilman erittelyä (noudattaa IEC 61869-1).

Kuormituslämpötila -testi:Käytetty 120%: n kuormituksella 2 tunnin ajan, käämityslämpötilan nousu alle tai yhtä suuri kuin 80k-Far, joka ylittää teollisuuden vertailuarvot.

Oikosulun kestävyystesti:Äärimmäisissä olosuhteissa validoitu mekaaninen lujuus; Kuivatyyppinen kolmivaiheinen tehomuuntaja ei osoittanut muodonmuutosta tai eristyksen vikaantumista.

Tüv- ja UL -sertifikaatit vahvistavat jännitteenohjauksen muuntajan globaalin vaatimustenmukaisuuden ja luotettavuuden.

Yhteys nyt

Miksi valita meidät?

30kVA Dry-type Three-Phase Power Transformer with Voltage Control

GneeSeuraa tiukasti kattavaa hyväksyntätestausprosessia varmistaaksesi, että kunkin laitteen suorituskyky täyttää standardit. Tuotteitamme ja palveluitamme on sovellettu menestyksekkäästi yli 50 maassa ja alueella ympäri maailmaa. Luotettavana globaalina teollisuuskumppanina olemme aina sitoutuneet auttamaan asiakkaita saavuttamaan kestävän kehityksen visionsa korkealaatuisten tuotteiden ja täysprosessin palveluiden avulla.

Tukea
• Ennakkomyynnit: Ilmainen tekninen konsultointi, piirtäminen ja asennuskoulutus.
• Myynnin jälkeinen:
Globaali takuu 2 vuoden ajan; 5- vuosi takuu ydinkomponenteille.
7 × 24- tunnin etätuki, vika -vastaus sisällä<24 hours.
Toimintakäsikirja.

SGS -sertifiointitodistus

30kVA Dry-type Three-Phase Power Transformer with Voltage Control
Tuotantoympäristö

30kVA Dry-type Three-Phase Power Transformer with Voltage Control

Tehdas

30kVA Dry-type Three-Phase Power Transformer with Voltage Control

Faq

Q1: Kuinka valita öljy-upotettuja, kuivatyyppisiä tai amorfisia seosmuuntajia tarpeiden perusteella?

V: Öljyvihreät muuntajat (esim. 30-2500 kVa/10 kV öljy-upotettu kolmivaiheinen kaksoiskäyttö):
Sovellettavat skenaariot: Suuret tehtaat, sähköasemat, korkeajännitteen ulkoilu jakelu.
Edut: Erinomainen lämmön hajoaminen korkealle kuormitukselle ja korkean lämpötilan ympäristöille, mutta vaatii tulen ehkäisyä ja öljyvuotojen varotoimenpiteitä.
Kuivatyyppiset muuntajat (esim. Epoksihartsi-valettu tyyppi, kuivatyyppinen kaksoiskäyttö):
Sovellettavat skenaariot: sisäasennukset (esim. Tietokeskukset, kaupalliset rakennukset), ympäristöt, joissa on tiukat paloturvallisuusvaatimukset.
Edut: Ei eristysöljyä, pilaantumaton, alhainen melu, mutta vaatii ilmanvaihtoa lämmön hajoamiseksi.
Amorfiset seosmuuntajat (esim. Amorfinen seoskuivatyyppi):
Sovellettavat skenaariot: Ruudukon pään sovellukset, maaseudun virtalähde, energiatehokkaat järjestelmät.
Edut: Vähentää kuormitushäviöitä yli 70%: lla, korkeampaa tehokkuutta kuin perinteiset muuntajat, jotka ovat ihanteellisia pitkäaikaisten matalan kuormituksen toimintoihin.

Q2: Mitkä laitteet sopivat tasasuuntaajan muuntajille (30-3200 kVA -tasasuuntaajatyyppi)?

V: Suunniteltu erityisesti tasasuuntaajalaitteille, kuten:
Elektroljontoiset linjat, elektrolyyttiset solut.
Alumiini/kuparielektrolyysituotanto.
DC Motor Drive Systems.
Ominaisuudet: kolmivaiheinen tulo, säädettävä tasavirtajännite. Huomaa: Harmoniset kuormat voivat vaikuttaa muuntajan suorituskykyyn.

Q3: Mitkä ovat eroja esivalmistettujen sähköasemien (eurooppalaisen tyylin) ja yhdistettyjen muuntajien välillä (yhdistetty tyyppi)?

V: Esivalmistetut sähköasemat:
Korkea integraatio: Sisältää muuntajat, pienijännitekaapit ja suojalaitteet, jotka on esiasennettu säänkestäviin/palonkestäviin koteloihin.
Sovellettavat skenaariot: Nopeasti otettava ulkokäyttöjärjestelmät (esim. Väliaikaiset rakennuspaikat, syrjäiset alueet).
Yhdistetyt muuntajat:
Funktionaalinen integraatio: Yhdistää tyypillisesti muuntajat, mittauslaitteet ja suojavarusteet virranjaon yksinkertaistamiseksi.
Sovellettavat skenaariot: Pienten/keskisuurten tehtaiden tai kaupallisten kompleksien virranjakelukeskukset.

Q4: Mikä on jännitteen säätömenetelmä 30-2500 kVa: lle kaksoiskäytökselle, joka ei ole säätämätöntä jännitemuuntajia?

V: Ei säädettävä tyyppi: Kiinteä lähtöjännite, joka on asetettu tehtaalle (esim. 10 kV tulo → 400 V lähtö); Ei paikan päällä säätämistä.
Sovellettavat skenaariot: Vakaa jänniteympäristö, jossa on vähän kuormitusvaihteluita (esim. Kiinteät tuotantolinjat).
Jännitteen säätämistä varten valitse napautusmuutos muuntajat (muokattavissa).

Q5: Mitkä ovat epoksihartsi-valettujen kuivatyyppisten muuntajien lämpötilankestävyys ja elinkaari?

V: Lämpötilankestävyys: Luokka F (155 astetta) tai luokan H (180 astetta), ylikuormituskapasiteetti on enintään 1,5 × nimellisteho.
Elinikä: Yli 20 vuotta normaalin toiminnan alaisena, mutta vaatii säännöllisiä käämityseristys- ja jäähdytysjärjestelmien tarkastuksia.
