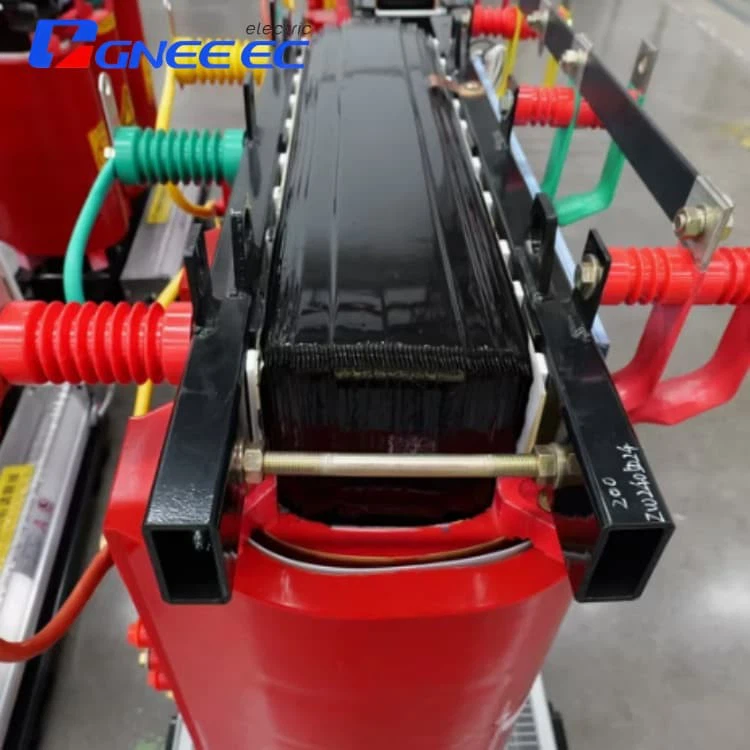

100 kVA 10/0,4 Kuiva -tyyppinen hartsi -valettu muuntaja
CaPancity: 100 kVA
Voltage: 10/0,4 kV
Livery Vuosi: 2023
Country: Saksa
Key edut:
Korkea energiatehokkuus: Matalan tappion suunnittelu noudattaa EU-tason 1 energiatehokkuusstandardien .
Kompakti rakenne: Hartsin valueknologia vähentää äänenvoimakkuutta 30%, ihanteellinen suljettuihin sähköhuoneisiin .
Äärimmäinen ympäristövastus: Täysin suljettu kuivatyyppinen rakenne kestää korkeita lämpötiloja, kosteutta ja epäpuhtauksia .
Ympäristöystävällinen vaatimustenmukaisuus: Öljytön eristys vastaa ROHS: n ympäristödirektiivejä, poistamalla pilaantumisriskit .
Onko sinulla kysymyksiä? GNEE -myyntiedustajat ovat saatavilla live -chatissa nyt
Lähetä sähköposti:sales@gneeelectric.com
Puh:+8615824687445
Tuotteen yleiskatsaus kuivatyyppisestä hartsi -valettuun muuntajaan
100 kVA 10/0,4 Kuiva -tyyppinen hartsi -valettu muuntaja on korkean suorituskyvyn kuivatyyppinen muuntaja, joka on suunniteltu kaupallisille rakennuksille, teollisuuslaitoksille ja uusiutuvien energialähteiden järjestelmille . sen ydin käyttää epoksihartsin tyhjiövaluekniikkaa, varmistaen käämitysten ja rautaydinten täydellisen eristyksen parempaan palonkestävyyteen (F1-luokitus), korrosioiden vastustuskyvyn ja oikosulkujen toleranssin kanssa, jopa ankarissa ympäristöissä. Jännitteen luokitus 10 kV: n tuloon 0 . 4KV-lähtö, se integroituu joustavasti globaaleihin sähköverkkoihin ja noudattaa kansainvälisiä sähköstandardeja . Toisin kuin perinteiset öljyvaikutteiset muuntajat, tämä malli eliminoi jäähdytysöljyn ylläpidon ja vuotoriskit, kun se on kiinnittynyt ROHS: n ympäristöihin .}}}}}}} -tapahtumansa pienenemiseen. Asennustila ja kuljetuskustannukset ., joka on varustettu älykkäällä lämpötilanhallintajärjestelmällä, se tarkkailee käämityslämpötilaa reaaliajassa pitkän aikavälin vakauden varmistamiseksi . yhdistämällä energian tehokkuus, kestävyys ja vähähiilinen omaisuus, tästä muuntajasta on tullut suositeltava valinta huippuluokan markkinoilla Euroopassa, Kaakkois-Aasiassa ja ulkopuolella.
Tuoteparametri
| Muuntajatyyppi | Hartsi valettu kuiva tyyppi |
| Vaiheen lukumäärä | Kolmivaiheinen |
| Käämitystyyppi | Kaksi käämiötä |
| Käämitysmateriaali | Alumiini/kupari |
| Nimelliskapasiteetti | 30-2500 kva |
| Korkeajännite | 10/11 kV |
| Matala jännite | 0,4 kV |
| Napautusalue | ±2x2.5% |
| Impedanssijännite | 4% |
| Ei-kuormitushäviö | 0,27 kW |
| Kuormitusvirta | 2% |
| Taajuus | 50/60Hz |
| Yhteysryhmä | Yyn 0/dyn11 |
| Jäähdytysmenetelmä | Anaf |
| Eristysluokka | F |
| Lämmönluokka | F1 |
| Suojataso | IP 00/IP20/IP30 |
| Ilmastoluokka | C2 |
| Ympäristöluokka | E2 |
| Lämpötilan nousu | 100K |
| Käyttökorkeus | Vähemmän tai yhtä suuri kuin 1000 metriä |
| Malli | Nimelliskapasiteetti | Linkkiryhmän etiketti | Jänniteyhdistelmä (KV) | Ei-kuormitushäviö | Kuormitushäviö (W) | Kuormitusvirta | Oikosulku | ||
| (KVA) | Korkea paine | Napautusalue | Matalapaine | (W) | 120ºC(F) | (%) | (%) | ||
| SC 12-30- NX3 | 30 | Yyn 0 tai Dyn11 |
10 6.3 6 |
±5% ±2×2.5% tai +3/-1×2.5 |
0.4 | 150 | 710 | 2 | 4 |
| SC 12-50- NX3 | 50 | 215 | 1000 | 2 | 4 | ||||
| SC 12-80- NX3 | 80 | 295 | 1380 | 1.5 | 4 | ||||
| SC 12-100- NX3 | 100 | 320 | 1570 | 1.5 | 4 | ||||
| SC 12-125- NX3 | 125 | 375 | 1850 | 1.3 | 4 | ||||
| Sc (b) 12-160- NX3 | 160 | 430 | 2130 | 1.3 | 4 | ||||
| Sc (b) 12-200- NX3 | 200 | 495 | 2530 | 1.1 | 4 | ||||
| Sc (b) 12-250- NX3 | 250 | 575 | 2760 | 1.1 | 4 | ||||
| Sc (b) 12-315- NX3 | 315 | 705 | 3470 | 1 | 4 | ||||
| Sc (b) 12-400- NX3 | 400 | 785 | 3990 | 1 | 4 | ||||
| Sc (b) 12-500- NX3 | 500 | 930 | 4880 | 1 | 4 | ||||
| Sc (b) 12-630- NX3 | 630 | 1070 | 5880 | 0.85 | 4 | ||||
| Sc (b) 12-630- NX3 | 630 | 1040 | 5960 | 0.85 | 6 | ||||
| Sc (b) 12-800- NX3 | 800 | 1215 | 6960 | 0.85 | 6 | ||||
| Sc (b) 12-1000- NX3 | 1000 | 1415 | 8130 | 0.85 | 6 | ||||
| Sc (b) 12-1250- NX3 | 1250 | 1670 | 9690 | 0.85 | 6 | ||||
| Sc (b) 12-1600- NX3 | 1600 | 1960 | 11730 | 0.85 | 6 | ||||
| Sc (b) 12-2000- NX3 | 2000 | 2440 | 14450 | 0.7 | 6 | ||||
| Sc (b) 12-2500- NX3 | 2500 | 2880 | 17170 | 0.7 | 6 | ||||
Energiansäästösuorituskyvyn edut
100KVA 10/0,4 Kuiva-tyyppinen hartsi-valettu muuntaja on erinomainen vihreän energian muutoksen kulmakivi, ydinten energiansäästöinnovaatioilla:
① Erittäin alhainen kuormitushäviö: Korkean läpäisevyys Piiliteräs ja askelmatkapinoaminen vähentävät kuormituksen menetystä 35% verrattuna kansallisiin standardeihin, mikä säästää yli 700 dollaria vuodessa (teollisuuden sähköhintojen perusteella) .
② Älykäs lämmönhallinta: Resin-encapsulated windings paired with forced-air cooling enhance heat dissipation by 40%, minimizing copper and iron losses, maintaining >90%: n tehokkuus 85%: n kuormalla .
③ Täysin suljettu eristys: Epoksihartsin kapselointi estää happea ja kosteutta, estäen tehokkuuden heikkenemisen hapettumisesta, varmistaen 20+ vuoden vakaan toiminnan .
④ Ylintarvikkeiden apuvirrankulutus: Dry-type design eliminates oil pumps and conservators, cutting operational energy use by 15%, with >80 tonnia CO₂-pelkistystä sen elinkaaren aikana verrattuna öljy täytettyihin malleihin .
⑤ kuormituksen mukautuva optimointi: Dynaaminen magneettisen vuon säätö ylläpitää<2% efficiency fluctuation across 30%-100% load ranges, ideal for volatile renewable energy grids.
Tüv: n ja Kiinan Tier 1 Energy Tehokkuusmerkinnän sertifioima, tämä muuntaja hyödyntää Engery-Saving: ta, Eco-ystävällistä ja Lelable-kolminkertaisia vahvuuksia korkean profiilin hankkeisiin, kuten Saksan teollisuuspuistot ja Singaporen tietokeskukset, nopeuttavat globaaleja hiilen neutraalitavoitteita .}}}}}}
Miksi valita meidät?
GneeSeuraa tiukasti kattavaa hyväksyntätestausprosessia varmistaaksesi, että kunkin laitteen suorituskyky täyttää standardit . Tuotteitamme ja palveluitamme on sovellettu menestyksekkäästi yli 50 maassa ja alueella ympäri maailmaa . luotettavana globaalina teollisuuspartnerina, olemme aina sitoutuneet auttamaan asiakkaita saavuttamaan kestävän kehityksen näkökyvyn korkean laatutuotteiden ja täyden prosessipalvelujen kautta .}}
Tukea
• Ennakkomyynnit: Ilmainen tekninen konsultointi, piirtäminen ja asennuskoulutus .
• Myynnin jälkeinen:
o Globaali takuu 2 vuoden ajan; 5- Vuoden takuu ydinkomponenteille .
o 7 × 24- tunnin etätuki, vikavastaus sisällä<24 hours.
o Toimintakäsikirja .
Tehdas
Pakkaus ja toimitus
